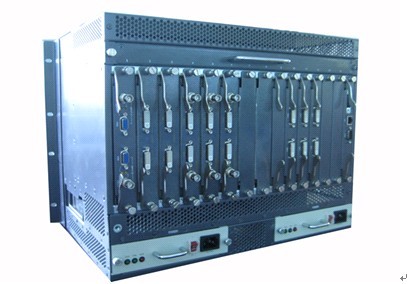

多屏拼接器是一款纯硬件的专业化的图像处理设备，能够将多个动态画面显示在多个屏幕上面，实现多窗口拼接的功能。专为要求高质量显示多个视频画面的场合设计，为指挥中心、视频会议、多媒体多功能厅等场所的应用提供了一套理想的解决方案。
多屏幕拼接控制器采用大规模FPGA 阵列式组合处理构架，全硬件设计，自建核心 CPU 和操作系统。控制器集超宽带视频信号采集、实时高分辨率数字图像处理、二维高阶数字滤波等高端图像处理技术于一身，具有强大的处理能力。控制器采用多总线并行和多总线数据交换的处理机制,能从根本上保证对所有输入视频进行全实时处理，图像没有延迟，无丢帧现象。
 16系列多屏幕拼接控制器能支持16块屏幕的拼接显示，并支持多种视频输入模式， 包括复合视频（ DVD 或摄像头信号），电脑信号（VGA 和 DVI 信号）等。其中对复合视频，能做到NTSC/PAL制式自适应；对计算机视频，能支持目前几乎所有的常见显示分辨率；数字视频可支持 1080P 高清信号。多屏幕拼接控制器支持 RGB/DVI 输出方式，支持所有常见的现实分辨率。
JK 不仅图像质量出色，而且新增了诸多功能，例如，基于 Web 的控制、动态调整窗口大小、添加边框和标题等，因此，JK 是需要在监视器或投影机上显示多幅图像的应用领域的理想之选。JK 每路输入都可在屏幕上的任意位置进行大小调整和定位。显示方式几乎不受任何限制。JK 支持实时、动态地移动窗口以及调整窗口大小。
用户可在 RGB 和 DVI 两种格式，最高为 1600 x 1200 的分辨率中任意选择输出设置，这确保了输出信号可与任何显示屏匹配。通过采用 DVI 格式的输入信号和输出信号，可以形成一条从信号源到显示屏的全数字信号通路。更为方便的是，可将 RGB 和 DVI 格式的双路输出信号分别输出至两个单独的显示器。
JK 专为移动和恶劣环境设计，包括作战指挥中心、海军和空降控制台以及军用运输装置等。为了适应恶劣的环境条件，获得可靠的显示效果，它在结构上做了许多改进，包括加固机箱、增加空气过滤以及加强通风等。
通过 RS-232 或以太网端口的命令行接口或标准 Web 浏览器的图形化界面，可以轻松地设置并控制所有功能。
JK 秉承了 TRICOLOR 一贯的出色质量和高可靠性，是要求最苛刻的关键任务应用领域的理想解决方案。

功能特点：
? 16块屏幕拼接显示；
? RGB、DVI、HDTV、S-Video、NTSC/PAL 输入信号；
? 平稳地调整输入信号大小和移动输入信号；
? Web 操作，以太网和 RS-232 控制；
? 在单屏幕中可开4个窗口，调整为任意长宽比；
? 所有窗口可任意漫游、叠加、缩放；
? 所有输入输出通道都为独立卡，可以热插拔，根据需求灵活配置，便于维护；
? 彩色背景；
? 标题和边框；
? 紧凑型19 U 标准机箱；
? RGB 和 DVI 输出信号。

技术参数表：
实时RGB采集
输入信号格式 VGA（Sub-15）或者DVI (DVI-I )
RGB输入通道数 1-16路
单通道最多RGB窗口数 4路
输入通道最大分辨率 1600x1200，60Hz
视频采集
输入信号格式 HDTV、S-Video、NTSC/PAL
视频输入通道数 1-16路
单通道最多视频窗口数 4路
拼接输出通道
输出信号格式 VGA（Sub-15）或者DVI (DVI-I )
最大输出通道数 16
输出通道最大分辨率 1280x1024,60Hz
控制软件
控制接口 串口RS-232 、网口 RJ-45
控制协议 串口协议 、网络协议
控制软件 Tricolor  JK
