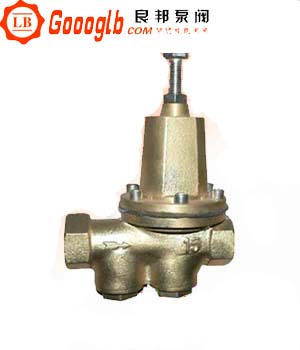

一、200P黄铜减压阀结构特点和用处


       本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
       本产品主要用于蒸汽管路，起减压稳压作用。

二、200P黄铜减压阀主要技术参数和性能指标

公称压力(Mpa)
 1.0
 1.6

壳体试验压力(Mpa)*
 1.5
 2.4

密封试验压力(Mpa)
 1.0
 1.6

最高进口压力(Mpa)
 1.0
 1.6

出口压力范围(Mpa)
 0.09-0.8
 0.1-1.2

压力特性偏差(Mpa)△P2P
 GB12246-1989

流量特性偏差(Mpa)△P2G
 GB12246-1989

渗漏量
 0

工作温度
 0℃-80℃



三、200P黄铜减压阀主要零件材料

零件名称
 零件材料

阀体 阀盖
 铜合金

阀座
 H62

阀瓣
 H62

阀杆
 H62

O型圈
 丁腈橡胶

密封圈
 丁腈橡胶

膜片
 夹织物丁腈橡胶

调节弹簧
 60Si2Mn

过滤器
 不锈钢



四、200P黄铜减压阀流量系数(Cv)

DN
 15(1/2")
 20(3/4")
 25(1")
 32(1-1/4")
 40(1-1/2")
 50(2")

Cv
 0.5
 0.6
 1.2
 1.8
 3.0
 5.0




五、200P黄铜减压阀连接尺寸

DN
 G
 L
 H1
 H
 D

15(1/2")
 G1/2"
 112
 40
 150
 75

20(3/4")
 G3-4"
 140
 55
 190
 90

25(1")
 G1"
 140
 55
 195
 90

32(1-1/4")
 G1-1/4"
 165
 55
 212
 98

40(1-1/2")
 G1-1/4"
 190
 55
 215
 98

50(2")
 G2"
 200
 65
 265
 120
