概述：

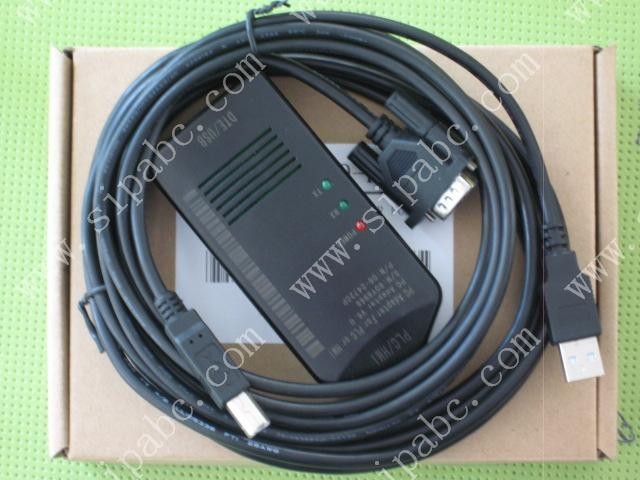

  USB-CIF31 是真正的 USB 到 RS232 接口转换器，在电脑中运行的驱动程序控制下，将电脑的 USB 接口仿真成传统的 RS232 串口（俗称 COM 口），从而使用现有的各种编程软件、通信软件和监控软件等应用软件。本电缆的工作电源取自 USB 端口，不需外部供电，转换盒上的双色发光二极管指示数据的收发状态。

  USB-CIF31 的 RS232 端口为标准的 DTE 接口（ DB9M 针座，与电脑的 RS232 串口相同），其信号排列如下表所示：

针脚号
 信号名
 说      明

1
 DCD
 载波信号

2
 RXD
 接收数据

3
 TXD
 发送数据

4
 DTR
 数据终端准备好

5
 GND
 信号地

6
 DSR
 MODEM 准备好

7
 RTS
 请求发送

8
 CTS
 清除发送

9
 RI
 振铃信号


  USB-CIF31 做到了非常完善的仿真 RS232 串口，甚至能够直接进行硬件 I/O 操作，对应用程序编程者来说，就象访问物理的 RS232 口一样。 USB-CIF31 支持绝大多数的 PLC 传统编程电缆，这一点与市售的同类产品有着本质区别，用 USB-CIF31 连接各种传统的 RS232 接口的编程电缆与 PLC 通信的测试结果见附录。

特性及技术指标：

?  支持 USB-CIF31 的操作系统： Windows2000/XP （ WinNT4/95/98/Me/DOS 不支持 PLC 通信）

?  完全兼容 USB V2.0 规范

?  USB 总线供电，消耗电流约 50mA

?  波特率： 300bps ～ 1Mbps 标准波特率自动适应

?  支持 UART 数据格式：数据位： 7 、 8 ，停止位： 1 、 2 ，校验位： odd/even/no parity

?  每台 PC 支持多根 USB-CIF31

?  工作温度： -20 ～ +75 ℃

?  电缆长度： 3 米，颜色：黑色

使用方法：

  USB-CIF31 编程电缆需要安装 USB 设备驱动程序才能使用，这些驱动程序均包含在随产品发售的光盘上，安装方法请看驱动程序光盘上的说明文档资料，此处不再赘述。

  驱动程序安装完成后，在 Windows 的设备管理器中将出现 USB-CIF31 对应的 COM 口，只需在编程软件或其它应用软件中选择该 COM 口即可，接下来的使用与传统的 RS232 接口完全相同。

附录：

 采用 USB-CIF31 连接传统 PLC 编程电缆与 PLC 通信成功的测试数据（ Win2000/XP 操作系统）
