概述：

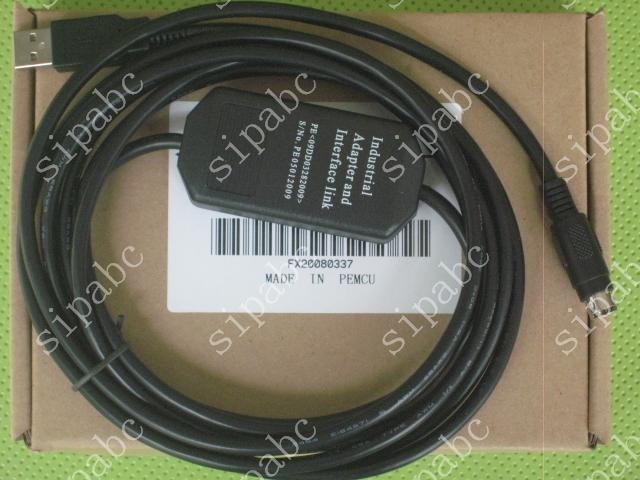

    USB-QC30R2是通过USB接口提供串行连接及RS232信号转换的编程电缆，在电脑中运行的驱动程序控制下，将电脑的USB接口仿真成传统串口（俗称COM口），从而使用现有的各种编程软件、通信软件和监控软件等应用软件。本电缆的工作电源取自USB端口，不再由PLC的编程口供电，转换盒上的双色发光二极管指示数据的收发状态。

    USB-QC30R2编程电缆适用于三菱Q系列PLC（Q模式）。

特性及技术指标：

●     支持USB-QC30R2的操作系统：Windows2000/XP（WinNT4/95/98/Me/DOS不支持）

●     支持USB-QC30R2的编程软件版本：GPP V4.0、GX Developer V7.0及以上

●     完全兼容USB 2.0规范

●     USB总线供电，消耗电流约50mA

●     波特率：300bps～1Mbps标准波特率自动适应

●     支持UART数据格式：数据位：7、8，停止位：1、2，校验位：odd/even/no parity

●     每台PC可支持多根USB编程电缆

●     工作温度：-20～+75℃

●     电缆长度：3米，颜色：黑色

使用方法：

    USB-QC30R2编程电缆需要安装USB设备驱动程序才能使用，这些驱动程序均包含在随产品发售的光盘上，安装方法请看驱动程序光盘上的说明文档资料，此处不再赘述。

    驱动程序安装完成后，在Windows的设备管理器中将出现USB-QC30R2编程电缆对应的COM口，只需在编程软件或其它应用软件中选择该COM口即可，其它通信参数使用默认设置，接下来的使用同传统的RS232接口的编程电缆完全相同。

注：不能延长USB接口的电缆。
