产品名称: 三坐标-三次元测量机Navigator系列-针对超大型工件的精确测量

三坐标-三次元测量机-Navigator系列-针对超大型工件的精确测量

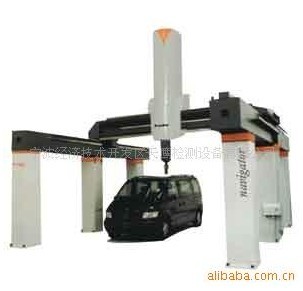

   三次元-Navigator系列龙门式三坐标测量机，适用于超大型工件的精密测量，如汽车、航天、航空、船舶和大型模具等工业领域的测量。

    Navigator系列龙门式三次元 三坐标测量机具有高精度、高强度、高刚性与高稳定性特点，适合于车间环境。

    Navigator系列龙门式三坐标 测量机，具有多种安全保护装置，操作安全性高；选配温度自动补偿系统，全空间几何误差补偿，双光栅双驱动系统确保NCG系列测量机以简单的机械结构也能获得高可靠性和高性能。

    Navigator系列龙门式三坐标测量机，可配置RENISHAW公司全系列触发式及接触式扫描测头，也可配置LS系列激光线扫描测头、高精度激光点扫描测头实现复杂曲面高速扫描（逆向工程）等任务。





Navigator系列三坐标测量机性能指标

SPECIFICATIONS

MODEL STROKES
MOT MEASURING ACCURACY
(μm)(L=mm)   WEIGHTS
(kg)
X Y Z
NCG302015 3000 2000 1500 7.5+7.5L/1000 8+8L/1000 8 8000
NCG402015 4000 2000 1500 9500
NCG502015 5000 2000 1500 11000
NCG302515 3000 2500 1500 9+9L/1000 10+10L/1000 10 8150
NCG402515 4000 2500 1500 9650
NCG502515 5000 2500 1500 11150
NCG302020 3000 2000 2000 11+11L/1000 12+12L/1000 12 8100
NCG402020 4000 2000 2000 9600
NCG502020 5000 2000 2000 11100
NCG302520 3000 2500 2000 8250
NCG402520 4000 2500 2000 9750
NCG502520 5000 2500 2000 11250

电源电压(Power Voltage): 220V

空气压力(Air Pressure): 0.4-0.5Mpa

过滤精度(Filter Accuracy): 0.3μm

空气流量(Air Supply): 0.12m3/min

温度范围(Temperature Range): 18-22℃

温度变化(Hourly Temperature Cycle): 1℃/h

温度梯度(Thermal Gradient): 1℃/m

湿度范围(Relative Humidity): 55%-65%
