品牌 日本三丰 型号 三丰圆度仪
测量精度 ----- 外形尺寸 -----（mm）
重量 -----（kg）  适用范围 -------

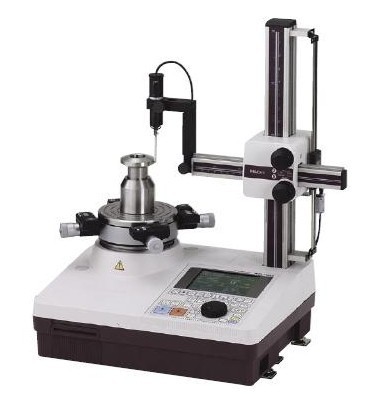

特点Mitutoyo小型圆度测量仪RA-120能针对使用优先级提供众多的用户友好特征，带有大屏幕LCD的易于理解的操作屏，DAT功能有助于简便、精确地对工件进行中心和水平的调整。高精度的空气轴承，大范围的检测器，通过简单的操作即可实现多重分析，内置热敏打印机可直接打印测量条件，计算结果，结果图像等。技术参数
旋转台 直径：0.01um~75um
  旋转精度：（0.04+6H/10000）um（H=Probing height测量高度）
  旋转速度：6rpm
  工作直径：150mm
  中心范围：±3mm
  升降范围：±1°
  最大探测直径：280mm
  最大工件直径：440mm
  最大工件重量：20kg
垂直圆柱 位移范围：280mm
  粗/微进给：粗进给 约30mm/rev  微进给 约1mm/rev
  最大测量高度（OD）：280mm
  最大测量高度（ID）：280mm
  最大测量深度：100m2m（使用标准测头时12AAB681）
水平支臂 位移范围：165mm
  粗/微进给：粗进给 约30mm/rev  微进给 约1mm/rev
空气补给 空气压力：390kPa
  空气消耗：每分钟45升（正常情况下）
探头与测针 测量范围：±1000um
  测量力：70至100mN（7至10gf）
  测量方向：双方向切换测头
  标准测头（12AAB681）：硬质合金球ф1.6mm
性能参数
  满刻度范围：±1000um、±500um、±200um、±100um、
  ±50um、±20um、±10um、±5um
  数字滤波：2CR-75%/50%，2CR-75%/50%（相位校正），
  Gaussian-50%
  截止值：低通：15upr，50upr，150upr，500upr
  带通：15-150upr，15-500upr，50-500upr
  参考圆：LSC，MZC，MIC，MCC
  资料分析项目：圆度、同心度、同轴度、圆周跳动、垂直度、
  壁厚偏差、平面度、平行度
  记录陪率：5X-50000X（可按13段指定），自动
  数据采样点：1800点/转
  可测量截面个数：大于5  不大于100
  显示：背光液晶LCD（尺寸120*90mm）
  打印机：热敏行式打印机
  软盘驱动器：3.5″软盘驱动器（内置）
  电源供给：100V-240V AC，50/60Hz
  电源消耗：40VA最大（不含PC）
尺寸 主装置： 660*415*620mm
  空气过滤装置：210*130*190mm
重量 主装置：40kg
  空气过滤装置：2kg
标准附件
  1、标准测头（12AAB681）
  2、增益调整膜（350365）
  3、用户手册
选配配件
  1、快速卡盘（211-032）
  2、参考半球（211-016）&nb
