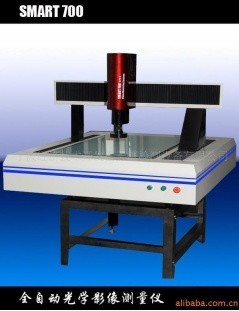

CNC系列全自动光学影像测量仪是我司最新推出的一款光学测量仪器，专为高端全自动量测市场量身定制，它融合了多年的设计制造经验，借鉴和引进了多项国际先进的机构设计技术，大幅度减少阿贝误差，提高的测量准确度，有效保证各轴稳定性。同时引进日本伺服全闭环控制系统，采用我司开发的REICA自动量测软体，具有CNC编程功能，能够大幅度提高了定位精准度及重复性、且测量速度快。

       CNC系列采用日本索尼1/2"彩色CCD摄影机、美国NAVITAR全自动变焦镜头，可实现28-180倍连续变倍。进行快速批量检测，同时完整的报表输出功能，满足各种需求。

性能特点：

1．   1、工作台采用天然大理石材质，大大地提高机台稳定性及使用寿命；
2． 宽底座设计，提高测量时仪器的稳定度，提高测量精度；
3． 全新设计的传动系统，大大提高机台定位的准确性；
4． 表面光源使用五圈八向四十八组光源组成，每一组均为恒流源驱动，连续可调，能小区域调整表现影像灰阶效果，方向性使边缘量测更精确。；
5． 全方位的校正方式，提高测量精度；

2．   6、采用双重闭环运动控制，电机在高速运动时具有精确的定位以及运动时的稳定性；

3．   7、采用日本进口的嵌入式模块控制电机，提高了电机响应速度，还简化了仪器与PC机的接口；

4．   8、采用花岗石平台，外观简洁大方；

9、配有我公司专用的全自动测量软件REICAVMT,大大提高测量效率；
具体型号
 TYCNC600

测量范围
 X（mm）
 600

Y（mm）
 500

Z（mm）
 200

影像摄取系统
 SONY芯片品牌彩色CCD

光栅尺解析度
 1μm

重复精度
 X、Y轴
 3μm

Z轴
 5μm

测量精度
 U1X,Y=（3.0+L/75）μm，L单位为mm

U1  Z=5.0+L/75μm，L单位为mm

光源系统
 40项LED轮廓光源

LED平行底光源

可选配同轴光源、各种颜色LED轮廓光源（费用另计）

镜头
 品牌、
 universal

倍率
 光学放大倍率0.7X-4.5X

影像放大倍率
 20X-120X

仪器架构
 机身一体化设计

材质
 球墨铸铁

仪器重量：净重/毛重
 220Kg/290Kg

工作台承重
 30Kg

最高运行速度
 300mm/sec

最高加速度
 1200mm/sec

控制系统
 全自动闭环控制系统,三轴

软体配置
 universal

电源
 220V  50±5Hz

功率
 1KW

温度范围
 20±5℃     1℃/h    2℃/24h      1℃/m

湿度
 40%-70%

震动
 <30Hz

电脑配置
 另计
