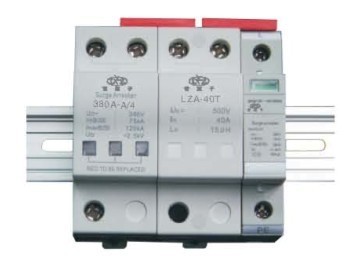

雷震子退耦器



LZA-T系列退耦器串联安装于额定电压500V及以的低压供电系统中，用于增加导线感抗，弥补导线长度不足，协调不同规格电涌保护器之间的配合问题。典型应用在B级和C级的电涌保护器都安装在一个配电箱中的场合。当电压开关型防雷器至限压型防雷器之间的线路长度小于10m，限压型防雷器之间的线路长度小于5m时，在两级防雷器之间应加装退耦器。
由于退耦器是串联在线路中，应根据线路的负载电流选择相应的退耦器
（依据IEC61643-1和GB50343标准选用）
主要结构及工作原理
退耦器 对瞬时高能雷电流的极佳的电感特性 在雷电来临时保证电涌保护器的可靠操作，如果电网中有几个电涌保护器，它们将会互相影响，这就意味着，并联的保护器之间必须达到能量的配合。配合的效果是 当由雷电形成一个浪涌过电压时，电涌保护器（B级）将可靠地响应，带走高能量的电流，以保护其它电涌保护器（C级或D级）。
主要技术参数


型号 LZA-35T LZA-40T LZA-63T
额定交流负载电流 Il 35A 40A 63A
额定工作电压 Un V  500
额定电感 Ln  15μH±20% 7.5μH±20%
直流电阻
外壳材料与颜色 增强阻燃尼龙（阻燃V0级）
建议接地导线截面积 ≥10mm2 多股软导线
