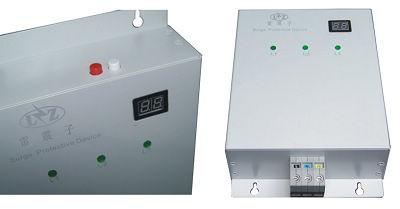

雷震子防雷箱


LZA-/F该系列防雷箱适用于建筑物内低压主或分配电箱中的等电位连接，对电源系统的雷击或操作引起的过电压进行综合保护。 （依据IEC61643-1和GB50343标准选用）
主要特点
☆ 易于连接，标准的连接组件
☆ 内置温控断路技术，安全性能高
☆ 绿灯亮表示防雷工作正常,绿灯熄灭表示故障,清晰易辩
☆ 具有雷电计数功能,能够存储和准确显示雷击次数
☆ 雷击计数显示具有常亮和不常亮两种显示状态
☆ 全密闭金属外壳结构,屏蔽效果好,免维护
电源防雷箱
执行标准：IEC61643-1、GB50343
型号：LZA-/F
标称放电电流In(8/20)：20KA
最大放电电流In(8/20)：40KA
主要技术参数
型号 LZA-20C LZA-40B
  /2F /3F /2F /3F
额定工作电压Un V 220V 380V 220V 380V
最大持续工作电压 Uc V 385 385
防护水平Up KV <1.8 <2.0
标称放电电流In 8/20us（kA） 20 40
最大放电电流In 8/20us（kA） 40 80
后备保护断路器 40A/2P 40A/4P 63A/2P 63A/4P
防雷结构原理 2P 3P+N 2P 3P+N
响应时间 ns  <25
外壳材料 铝合金
建议接地导线截面积 ≥10mm2 多股软导线
计数器启动电流 ≥400A
计数器计数范围 0-99
漏电流75% Uc 1mA  ≤20μA


产 品 尺 寸                                                                                        安 装 示 意 图

     订货描述
型号 备注
LZA-20C/2F 单相
LZA-20C/3F 三相
LZA-40B/2F 单相
LZA-40B/3F 三相
