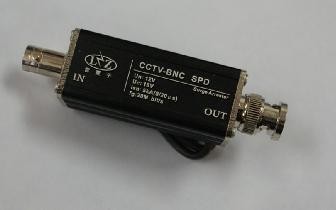

雷震子CCTV-BNC

 BNC接口同轴信号避雷器

一、应用及特点：
适用于同轴信号的防雷保护，具有较低的限制电压，快速响应等特点，可防护来自同轴信号传输线的感应雷击或其它浪涌过电压对被保护设备带来的危害。

二、技术参数：

产  品  型  号 CCTV-BNC
接口类型 BNC
额定工作电压Un 12V
最大持续工作电压Uc 18V
标称放电电流In(8/20) 5KA
保护水平Up < 80V
插入损耗ae < 0.3dB
速率Vs 20M bit/s
环境温度 -40～+80°C
安装方式 - 35mm电气导轨

三、安装及维护：
1、   接线示意图

2、   产品采用串联方式连接，串联在被保护设备输入前端，避雷器输入端（IN）与信号通道相连；输出端（OUT）与被保护设备信号输入端相连。
3、   安装时应把本产品的防雷接地线直接与机房的防雷接地线相连接。
4、   本产品勿需特别维护，当系统工作出现故障时，可拆除本产品后再检查，若取下后工作恢复正常则应更换新的避雷器。
5、   在雷雨季节前，雷雨天后、线路短路等情况下应及时检查本产品的工作情况，并作好记录，出现故障应及时由专业人员检修。
