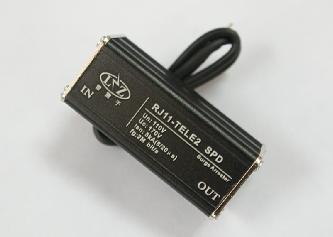

电话信号RJ11-TELE2和RJ11-TELE/8/16/24

一.应用及特点
电话信号的防雷保护，具有较低的限制电压，快速响应等特点，可防护来自传输线的感应雷击或其他浪涌过电压对被保护设备带来的为危害。用于通讯信号线路及其设备的防雷、过压保护。如程控交换设备、传真设备、电子电话、警报发生器等。应用在雷击保护区1-2区
——额定放电电流较大，响应时间快
——具有过流、过压、箝位三重保护功能
——采用标准连接件、体积小、重量轻，安装维护简单方便

技术参数

 型号  RJ11-TELE2/8/16/24
 额定工作电压UN   110V
 （最大持续操作电压） UC   170V
 标称放电电（8/20μs） IN  2.5KA
 传输率 VS    2M bit/s
 工作温区   - 40℃--+70℃
 接口形式 RJ11接口
 插入损耗Ae ≤0.5dB
限制电压Up ≤600V
响应时间 ≤1ns
二、安装及维护：
1、产品采用串联方式连接，串联在被保护设备输入前端，避雷器输入端（IN）与信号通道相连，输出端（OUT）与被保护设备出入端相连。
2、安装时应把本产品的防雷接地线直接与机房的防雷接地线相连接。
3、本产品无需特别维护，当系统工作出现故障时，可拆除本产品后再检查，若取下后工作恢复正常则应更换新的避雷器。
4、在雷雨季节前，雷雨季节天后、线路短路等情况下应及时检查本产品的工作情况，并作好记录，出现故障应及时由专业人员检修。
