V25-B/3+NPE

 V25-B防雷器功能介绍和详细参数
V25-B防雷器功能
    OBO V25-B高能量防雷器内含一个特别的压敏电阻电路，该电路由具备性能良好的非线性特性（?>30）的氧化锌压敏电阻组成。这使得该防雷器即使在高能量的过电压冲击下，也能够最大限度地实现保护。其保护水平为在100KA/10As冲击下，残压不超过2kV。因此，该防雷器能够承受来自于直接雷击下的部分雷电流。当线路过载情况发生时，防雷器内部的断路器，会自动将失效的防雷器模块从主电路分断开来，同时模块上用于监视工作状态的显示窗口的颜色会由绿色转变为红色。
V25-B防雷器应用

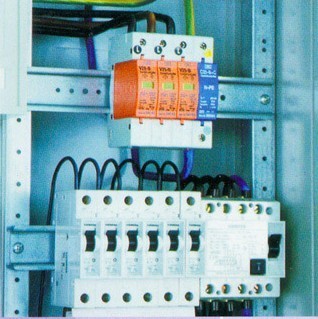

    当建筑物本身设有外部避雷系统（如安装有避雷针、引下线、地网、外部屏蔽时），根据IEC、VDE相关理论，在其建筑物内部的380V/230V低压配电电路上，采用OBO V25-B/3+NPE/FS来建立电源线上的雷电保护等电位连接，可以避免雷电发生时引起的失火、爆炸、人身伤亡的危害。
V25-B防雷器特殊配置
     AS 声光报警模块  附带声音与灯光报警的功能底座，给该底座供一220V单相市电，在正常的情况下灯光显示为绿等，当有模块损坏时，报警灯由绿色变成闪烁的红灯，并伴有“嘀嘀”报警声，提醒维护人员更换。

    FS遥信触点模块附带遥信触点功能底座,可根据实际需要选用端子1-2（常开触点）或1-3（常闭触点）连接。而端子接线可使用0.14-2.5mm2多股线或单芯线。

    AS 声光报警模块 、FS遥信触点模块 可使维护人员实时对防雷器工作状态进行监视。当发现防雷器不能正常工作时，维护人员只需对已失效的防雷器模块进行更换，这样可降低维护费用，更换时并不需停电。
V25-B防雷器的技术
型号 V25-B
正常工作电压 UN 230V~
最大持续工作电压 UcAC
UcDC 385
505
根据VDE 0675，Part 6标准下的分类级别 B
在5KA（8/20）冲击电流下的电压保护水平 Up <1.0KV
单模块最大通流量 Imax (8/20us) 60KA
根据IEC1312-1、ENV61024-1标准，采用（10/350）直击雷脉冲电流波形测试下的量值
峰值电流 ismax
电量 Q
特定能量 W/R
25KA
12.5AS
160 KJ/W
承受25Karpm短路电流的最大保险丝规格 160A gl
连接导线选择范围 2.5-35mm2
安装 按DIN EN50052标准要求，固定于35mm宽之金属导轨上
颜色 模块
底座 橙色
灰色
  700g
材料 聚酰亚胺
体积(长*宽*高) 90mm*89mm*62mm

NPE 模块技术参数
额定反应直流电压 UagN 500V±20%
额定工作电压 Ur 250V~ 50/60HZ
在100V下的绝缘电阻 Riso >10 Gohm
依据IEC 529的雷电流测试（10/350）
最大通流量 is max
电量 Q
比能 W/R
25KA
12.5As
160 KJ/Ω
最大通流量 （8/20us） Is max 50KA
100%雷击浪涌反应电压（1.2/50）UAS 100 ≤1KV
保护水平 ≤1KV
反应时间 tA ≤100 ns
使用温度范围 -40℃-----+80℃

V25-B/3+NPE电源防雷器技术介绍
V25-B/3+NPE电源防雷器应用
    V25-B/3+NPE防雷器为根据IEC61312、IEC61643、VDE0675标准设计，用于B类防雷保护的场合，该过电压保护器尤其适用于TT和IT电网场合。V25-B/3+NPE防雷器采用新型的设计，既做到符合DIN VDE0100 Part534/A1的标准要求，又使得该型号在TT和IT电网上的安装变得简单易行。V25-B/3+NPE防雷器保护用户设备免遭由于雷电和开关操作所引起的瞬态浪涌的危害。
V25-B/3+NPE电源防雷器功能
         V25-B/3+NPE防雷器的相线与零线之间的限压采用三组氧化锌压敏电阻模块（德国OBO BETTERMANN公司原厂提供，型号为V25-B/0），使过电压箝位至非常低的幅值，与此同时，压敏电阻在极短的响应时间内释放出较大的放电电流。在零线和地线的保护上，该型号采用一个高能量的石墨电极间隙放电模块（德国OB
