永嘉县瓯北镇超邦不锈钢泵阀有限公司

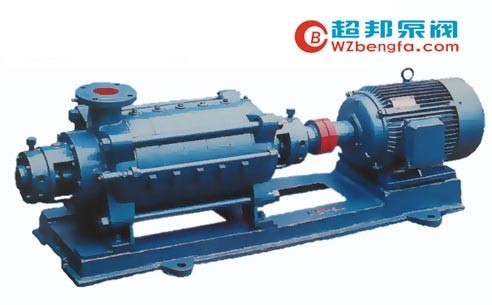

名称： TSWA型卧式多级离心泵

型号： TSWA型


口径： DN50~150


压力： 10米~270米


材质： 铸铁


类别： 多级泵




一、TSWA型卧式多级离心泵产品概述：
TSWA型卧式多级离心泵是超邦泵阀在TSW型泵的基础上吸收国内外多种多级离心泵的优点改进而成的新一代产，符合JB/T53058－93质量标准。
本系列泵由于采用了优秀的水力模型及低转速电机，因而具有高效节能、运行平稳、噪声低、振动小等优点，同时，易损件寿命成倍增长大大延长了泵的使用寿命。
主要适用于城市高层建筑给排水及消防用水、工厂、矿山给排水、远距离输水、生产工艺循环中用水、暖通空调循环、生活用水等多种用途。

二、TSWA型卧式多级离心泵工作条件：
1、适合于输送清水及物理化学性质类似于清水的介质，其固体不溶物体积不超过单位体积0.1%，粒度≤2mm；
2、卧式多级离心泵的介质温度：-15℃～80℃；
3、工作压力：系统压力≤3.0MPa；即：系统压力=入口压力+泵工作时的压力≤3.0MPa；
4、周围环境的温度应低于40℃，相对湿度应不超过95%；
5、由于本型泵主要部件均为铸铁材质，因此所输送介质应无强腐蚀性。

三、TSWA型卧式多级离心泵型号意义：
例如：100TSWA*5
100-泵进入口直径(mm)
T-透平式
S-单级叶轮
W-输送温度低于80℃的清水或类似于水的液体
A-新一代产品
5-泵级

四、TSWA型卧式多级离心泵安装尺寸图：
五、TSWA型卧式多级离心泵性能参数表：
  型 号
 级数
 流 量
 扬 程
 电机功率
 转速

(m3/h)
 (L/S)
 (m)
 (kW)
 (r/min)

50TSWA
 2
 18
 5
 18.4
 2.2
 1450

3
 18
 5
 27.6
 3
 1450

4
 18
 5
 36.8
 4
 1450

5
 18
 5
 46
 5.5
 1450

6
 18
 5
 55.2
 5.5
 1450

7
 18
 5
 64.4
 7.5
 1450

8
 18
 5
 73.6
 7.5
 1450

9
 18
 5
 82.8
 7.5
 1450

75TSWA
 2
 36
 10
 23
 5.5
 1450

3
 36
 10
 34.5
 7.5
 1450

4
 36
 10
 46
 11
 1450

5
 36
 10
 57.5
 11
 1450

6
 36
 10
 69
 15
 1450

7
 36
 10
 80.5
 15
 1450

8
 36
 10
