永嘉县瓯北镇超邦不锈钢泵阀有限公司

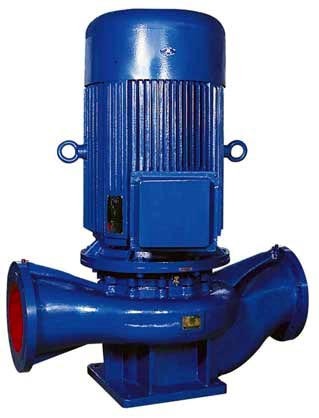

名称： IRG型立式热水管道离心泵

型号： IRG型


口径： DN15~500


压力： 5米~125米


材质： 铸铁、不锈钢


类别： 管道泵




IRG立式单级管道离心泵
一、产品概述
ISG立式单级管道离心泵，是超邦泵阀科技人员联合国内水泵专家选用国内优秀水力模型，采用IS型单级单吸离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ALG型基础上派生出适用热水泵、高温耐腐蚀化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点，符合最新国家机械部JB/T53058-93的标准要求，产品按国际ISO2858标准设计制造。

二、主要用途
IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。

三、特点
1. 泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
2. 叶轮直接安装在电机的长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。
3. 轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材料，耐磨密封，能有效地延长机械密封的使用寿命。
4. 安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5. 可根据使用要求即流量和扬程的需要采用泵的串、并联运用方式。
6. 可根据管路布置的要求采用泵的竖式和横式安装。

四、工作条件
1. 吸入压力≤1.0MPa，或泵系统最高工作压力≤1.6MPa，即吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为≤2.5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2. 环境温度＜40℃，相对湿度＜40%。
4. 所输送介质中固体颗粒体积含量不超过单位体积的0.1，粒度＜0.2mm。
注：如果用介质为带有细小颗粒，请在订货时说明，以便本厂采用耐磨式机械密封。

五、ISG系列立式离心泵型号意义：
例如:ISG50-160(I)A
ISG-立式单级管道离心泵
IRG-立式单级热水管道离心泵
GRG-立式单级热水管道离心泵
IHG-立式单级不锈钢化工泵

YG-单级单吸管道油泵
50-泵进、出口公称直径(mm)
160-叶轮名义外径(mm)
I-流量分类
A-叶轮经第一次切割



ISG系列立式管道离心泵性能参数表（1）

ISG系列立式管道离心泵性能参数表（2）

ISG系列立式管道离心泵性能参数表（3）

ISG系列立式管道离心泵性能参数表（4）

ISG系列立式管道离心泵性能参数表（5）

四、管道泵结构图

管道离心泵曲线图

立式管道离心泵尺寸图

立式管道离心泵的故障原因及排除方法
