名称： 卧式不锈钢管道离心泵

型号： ISWH型


口径： DN15~500


压力： 5米~125米


材质： 不锈钢


类别： 管道泵

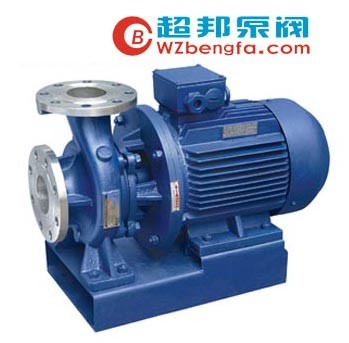

ISWH型卧式不锈钢管道离心泵
一、产品概述：
1、ISWH卧式化工离心泵，供输送不含固体颗粒，具有腐蚀性。粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度为-20℃～+120℃。
2、ISWH型卧式不锈钢化工离心泵，适用于输送易燃性化工液体。

二、产品特点：
运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
滴水不漏：管道离心泵选用不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。
维修方便：更换密封、轴承，简易方便。
占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

三、ISW型卧式管道离心泵型号意义：
例如：ISW80-160(I)A
ISW-卧式清水泵
ISWR-卧式热水泵
ISWH-卧式化工泵
ISWB-卧式管道油泵
ISWD-卧式低转速离心泵
80-泵进、出口公称直径(mm)
160-叶轮名义直径(mm)
I-流量分类
A-叶轮经第一次切割

四、管道泵结构图
1 泵体 6 泵盖
2 叶轮螺母 7 轴
3 叶轮 8 电机
4 机械密封 9 底盘
5 挡水圈


ISW系列卧式管道离心泵性能参数表（1）

ISW系列卧式管道离心泵性能参数表（2）

ISW系列卧式管道离心泵性能参数表（3）

ISW系列卧式管道离心泵性能参数表（4）

ISW系列卧式管道离心泵性能参数表（5）

卧式管道离心泵曲线图

卧式管道离心泵尺寸图

卧式管道离心泵的故障原因及排除方法
