永嘉县瓯北镇超邦不锈钢泵阀有限公司

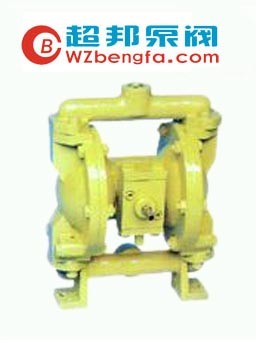

名称： QBY型铝合金气动隔膜泵

型号： QBY型


口径： DN10-100mm


压力： 0-50m


材质： 铝合金


类别： 隔膜泵






一、QBY型铝合金气动隔膜泵产品概述：

   本厂生产的QBY系列气动隔膜泵是一种新型输送机械，是目前国内最新颖的一种泵类。采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。
本厂目前已形成系列化生产，共有八种规格直径：
Φ10mm3/8＇＇、Φ15mm1/2＇＇、Φ25mm1＇＇、Φ40mm3/2＇＇、Φ50mm2＇＇、Φ65mm5/2＇＇、Φ100mm4＇＇。
四种材质，铝合金、铸铁、不锈钢、工程塑料。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。
该泵以被国内石油、化工、电子、陶瓷、纺织系统单位广泛采用，安装在各种特殊场合，用来抽送各种常规泵不能抽吸的介质，均取得了满意的效果。

二、QBY型铝合金气动隔膜泵主要用途：
1、泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花、糖浆等；
2、泵吸油漆、颜料、胶水、粘合剂等；
3、泵吸各种瓦、瓷、砖器及陶器釉浆等；
4、泵吸各种磨料、腐蚀剂、清洗油垢等；
5、泵吸各种污水、水泥灌浆及灰浆等；
6、泵吸各种强酸、强碱、强腐蚀液体等；
7、泵吸各种强酸、强碱、强腐蚀液体等；
8、作为各种固液公离设备的前级送压装置。

三、QBY型铝合金气动隔膜泵型号意义:
QBY-40

QBY- 气动隔膜泵；
40- 进出口直径（mm）

四、QBY型铝合金气动隔膜泵性能参数:
型号
 流量
m3/h
 扬程
m
 出口压力
kgf/cm2
 吸程
m
 最大允许能
过颗粒直径
mm
 最大供气压力
kbf/cm2
 最大供气消耗量
m3/min
 材料

铝合金
不锈钢
铸造铁
 增强聚丙烯

QBY-10
 0～0.8
 0～60
 6
 5
 1
 7
 0.3
 ★
★
★
 ★

QBY-15
 0～1
 0～60
 6
 5
 1
 7
 0.3
 ★
★
★
 ★

QBY-25
 0～2.4
 0～60
 6
 7
 2.5
 7
 0.6
 ★
★
★
 ★

QBY-40
 0～8
 0～60
 6
 7
 4.5
 7
 0.6
 ★
★
★
 ★

QBY-50
 0～12
 0～60
 6
 7
 8
 7
 0.9
 ★
★
★
 /

QBY-65
 0～16
 0～60
 6
 7
 8
 7
 0.9
 ★
★
★
 /

QBY-80
 0～24
 0～60
 6
 7
 10
 7
 1.5
 ★
★
★
 /

QBY-100
 0～30
 0～60
&
