永嘉县瓯北镇超邦不锈钢泵阀有限公司

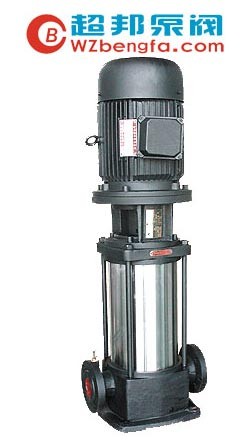

名称： GDL型立式多级管道离心泵

型号： GDL型


口径： DN25~150


压力： 10米~200米


材质： 铸铁、不锈钢


类别： 多级泵




一、GDL型立式多级管道泵产品概述：
GDL型立式多级管道泵是超邦泵阀根据ISG型立式离心泵及DL型立式多级离心泵的优点而设计的。在结构上采用了立式、分段形式，泵的吸入口与排出口设计在下方成一字形，并采用了最佳水力模型。泵的轴向力采用水力平衡方法解决，残余轴向力由一个球轴承承受，因而运转平稳、低噪音、占地面积小、装修方便。外筒体用不锈钢制造，外型美观，特别适合于高层建筑多台泵并联使用，以减少单泵机组配带功率，简化电控设备。适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防、生活供水以及空调机组循环、冷却水输送等。

二、GDL型立式多级管道泵型号意义：
例如：50GDL18-15*6
50-泵进出口直径(mm)
GDL-立式多级管道泵
18-设计点流量(m3/h)
15-单级扬程(m)
6-泵级数

三、GDL型立式多级离心泵性能曲线图：
四、GDL型立式多级离心泵尺寸图：

五、GDL型立式多级管道泵主要性能参数表：
型 号  流 量
(m3/h) 扬 程
(m)  吸 程
(m) 电机功率
(kW)
25GDL2-12*3 2 36 7.5 1.1
25GDL2-12*4 2 48 7.5 1.1
25GDL2-12*5 2 60 7.5 1.5
25GDL2-12*6 2 72 7.5 1.5
25GDL2-12*7 2 84 7.5 2.2
25GDL2-12*8 2 96 7.5 2.2
25GDL2-12*9 2 108 7.5 2.2
25GDL2-12*10 2 120 7.5 3
25GDL2-12*11 2 132 7.5 3
25GDL2-12*12 4 144 7.5 3
25GDL4-11*3 4 33 7.5 1.1
25GDL4-11*4 4 44 7.5 1.5
25GDL4-11*5 4 55 7.5 2.2
25GDL4-11*6 4 66 7.5 2.2
25GDL4-11*7 4 77 7.5 3
25GDL4-11*8 4 88 7.5 3
25GDL4-11*9 4 99 7.5 3
25GDL4-11*10 4 110 7.5 4
25GDL4-11*11 4 121 7.5 4
25GDL4-11*12 4 132 7.5 4
40GDL6-12*3 6 36 7.5 1.5
40GDL6-12*4 6 48 7.5 2.2
40GDL6-12*5 6 60 7.5 2.2
40GDL6-12*6 6 72 7.5 3
40GDL6-12*7 6 84 7.5 3
40GDL6-12*8 6 96 7.5 4
40GDL6-12*9 6 108 7.5 4
40GDL6-12*10 6 120 7.5 4
40GDL6-12*11 6 132 7.5 5.5
40GDL6-12*12 6
