名称： ZWB型防爆式自吸排污泵

型号： ZWB型


口径： DN25-300mm


压力： 6-80米


材质： 铸铁、不锈钢


类别： 自吸泵

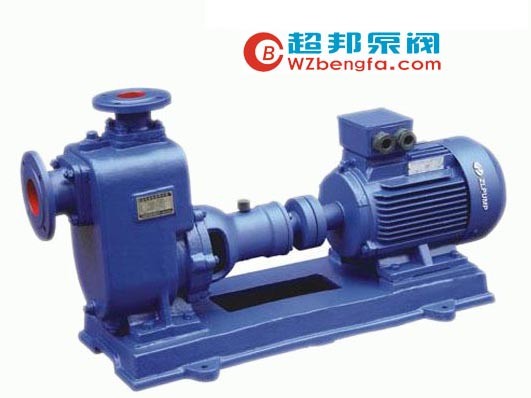

ZWB型防爆式自吸排污泵
一、产品概述：
ZWB型防爆式自吸排污泵，是超邦泵阀根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能，借鉴国外同类产品之优点，研制而成的集自吸及排污于一身的新型泵种。既可象一般清水自吸泵那样不需安装底阀，不需灌引水，又可抽吸含有大颗粒固体直径为出口口径的60和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体，完全减轻人力的劳动强度，而且安装使用方便，极少维修，性能达到国际先进水平，具有广阔的应用市场和发展前景

本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

二、适用范围：
适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。

三、产品优点：
1、排污能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。
2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。

四、技术参数：
流量：5-800m3/h；
扬程：12-60m；
电机功率：2.2-55KW；
转速：1450-2900r/min；
口径：φ25-φ300；
介质温度：≤100℃；
自吸高度：4.5-6.0m。

五、结构图：

六、型号意义：

型号  流量
（m3/h）  扬程
（m） 功率
（km） 转速
（r/min） 效率
（） 汽蚀余量
（m） 自吸高度
（m） 自吸时间
（min/5m 重量
（kg)
25ZW8-15 8 15 2.2 2900 45 2.0 5.5 3 100
32ZW5-20 5 20 2.2 2900 45 2.5 5.5 3 100
32ZW10-20 10 20 2.2 2900 45 2.5 5.5 3 100
32ZW9-30 9 30 3 2900 48 2.5 5.5 3 120
40ZW10-20 10 20 2.2 2900 45 2.5 5.5 3 100
40ZW20-15 20 15 2.2 2900 45 2.5 5.5 3 100
40ZW15-30 15 30 3 2900 48 2.5 5.5 3 120
50ZW10-20 10 20 2.2 2900 45 2.5 5.5 3 100
50ZW20-12 20 12 2.2 2900 45 2.5 5.5 3 100
50ZW15-30 15 30 3 2900 48 2.5 5.5 3 120
50ZW20-35 20 35 5.5 2900 48 2.5 5.5 3 150
65ZW30-18 30 18 4 1450 45 2.5 5.5 3 200
65ZW25-30 25 30 5.5 2900 50 3.0 5.5 3 200
65ZW25-40 25 40 7.5 2900 50 3.0 5.5 2 200
65ZW40-25 40 25 7.5 1450, 50 3.0 5.5 2 200
65ZW6
