永嘉县瓯北镇超邦不锈钢泵阀有限公司

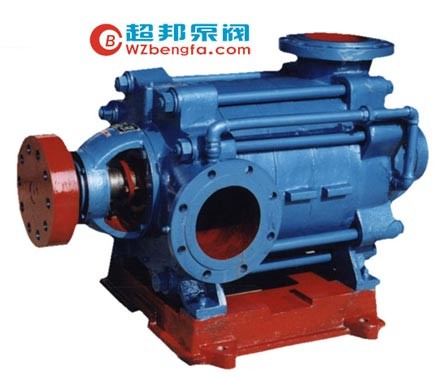

名称： D型卧式节段式多级离心泵

型号： D型


口径： DN50~125


压力： 10米~210米


材质： 铸铁


类别： 多级泵




一、D型多级离心泵产品概述：
D型泵系单吸多级分段式离心泵，供输送清水及物理化学性质类似于水的液体之用。本泵扬程为19－245.7m，流量为18至162m3/h。液体的最高温度不超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

二、D型多级离心泵型号意义：
例如：80D12*5
80-吸入口直径(mm)
D-单吸多级分段式离心泵
12-单级扬程(m)
5-叶轮的数量

三、D型多级离心泵结构图：
四、D型多级离心泵安装尺寸图
五、D型多级离心泵主要性能参数：
型 号 级数 流 量
 扬 程
(m)  转速
(r/min) 轴功率
(kW)  电机功率
(kW)  效率
(m3/h) (L/S)
50D8 2 18 5 19 2950 1.5 2.2 62
3 18 5 28.5 2950 2.25 3 62
4 18 5 38 2950 3 4 62
5 18 5 47.5 2950 3.75 5.5 62
6 18 5 57 2950 4.5 5.5 62
7 18 5 66.5 2950 5.25 7.5 62
8 18 5 76 2950 6 7.5 62
9 18 5 85.5 2950 6.75 7.5 62
10 18 5 95 2950 7.5 11 62
11 18 5 104.5 2950 8.25 11 62
12 18 5 114 2950 9 11 62
80D12 2 32.4 9 22.7 2950 2.68 3 75
3 32.4 9 34.05 2950 4.02 5.5 75
4 32.4 9 45.4 2950 5.36 7.5 75
5 32.4 9 56.75 2950 6.7 7.5 75
6 32.4 9 68.1 2950 8.04 11 75
7 32.4 9 79.45 2950 9.38 11 75
8 32.4 9 90.8 2950 10.72 15 75
9 32.4 9 102.15 2950 11.06 15 75
10 32.4 9 113.5 2950 13.4 15 75
11 32.4 9 124.85 2950 14.74 18.5 75
12 32.4 9 136.2 2950 16.08 18.5 75
100D16 2 54 15 35.2 2950 7.2 11 71.5
3 54 1
