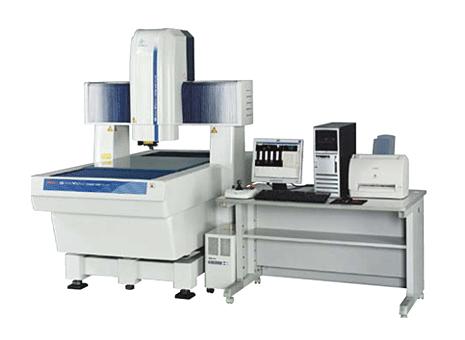

Quick Vision STREAM
359系列 —CNC视像测量系统无停止视觉测量
极大提高测量效率
传统的视像测量系统需要不断的重复工作台移动、工作台停止、测量、工作台启动和工作台移动该循环工序。这种操作模式是限制提高测量效率的基本原因。
Quick Vision Stream系统采用了创新的图像获取技术，可以避免工作台停止，使连续测量成为可能，同时可以保持原有的测量精度。通过取消测量过程中加速、减速以及让工作台保持不动的时间，可以实现测量效率的极大提高。
QV STREAM和传统系统测量效率的比较
STREAM PLUS系列：超过5次
STREAM系列：3次
使用三丰传统系统对三丰样品工件进行测量，然后加以比较
STREAM模式
这种无停止测量系统被称为STREAM模式新发展的频闪观测仪照明系统频闪观测仪照明系统是在高亮LED闪光照明系统基础上发展起来的，可确保无停止视像测量得以实现。在工作台到达测量点的瞬间，照明
器可以发出短暂而高亮的闪光，可以有效捕捉所有运动的物体。照明器的开关过程非常短暂，确保不会出现图像模糊而且可以细致、完整的获取图像。这项创新设计使用平行光管镜头和双色镜，充分利用了高密度、高亮度LED阵列的优势，可以达到超亮、定向、有效的照明效果。
型号和类型QV STREAM  302 PLUS 302 404  PLUS 404 606 PLUS 606
测量范围X轴         300mm 400mm 600mm
Y轴                200mm 400mm 650mm
测量范围Z轴        200mm (50mm)*  250mm (50mm)*   250mm (50mm)*
分辨率             0.1μm
高灵敏度CCD照相机      B&W、顺序扫描CCD B&W
精度**(20° C±0.2° C)
E1XY         (1.5+3L/1000)μm
E1Z          (3.0+4L/1000)μm
E2XY         (2.5+4L/1000)μm
最大驱动速度(X/Y/Z轴) 300mm/s 300mm/s 300mm/s
最大测量速度            5mm/s 40mm/s
