A. 整机（06830212）

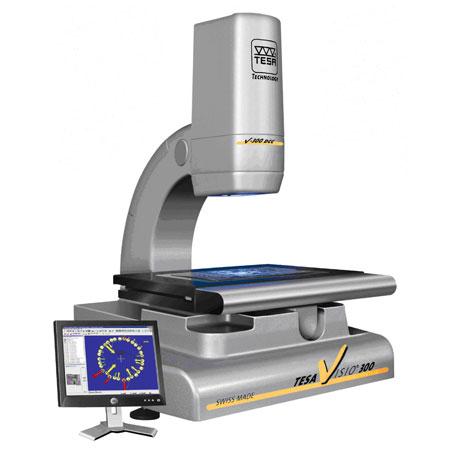

TESA Visio 300 Manual VISTA同轴变焦型影像测量仪
规格型号/描述 数量
Visio 300 主机, 含VISTA测量软件包和PC主机，美式标准键盘，电源电缆 1
同轴变焦型镜头, 0.7X~4.5X放大倍数; 30X~130X放大倍数(配备17英寸显示器) 1
LED表面环形光，4 x 90°可分段编程控制 1
17英寸显示器 1
B. 用户现场安装
机器将由卖方专业工程师在用户处现场安装, 并按出厂验收条件完成验收. 用户提供必要的辅助条件
C. 在安装现场培训
机器的使用操作培训将由卖方专业工程师在用户现场主持, 培训时间为三天. 买方的操作员应具备基本的计量基础知识.
D. 质量保证
自在买方完成验收之日起, 买方提供12个月的保修期, 保修期满后提供终身有偿服务.
A. 主要特征
通过光学成像完成非接触测量, 特别适合于冲压件，塑料件,注塑件和丝膜印刷，电子等行业的测量要求. 符合人体工程学的紧凑设计结构; 标配同轴变焦镜头, CCD光电转换; 功能条框方便调节光源的强度; 激光点视觉辅助快速锁定测量区域; 三方向坐标轴配备分辨率为0.00005mm的光电位移传感器; X、Y轴带有离合机构,打开后可在X、Y方向快速移动工作台; X轴的操作手柄也很适合”左撇子”操纵.
B. 技术指标
l X/Y轴向精度: (3+10L/1000)μm, (L单位为mm).
l Z轴精度(3+2L/100)μm，(L单位为mm).
l 测量范围:300 X 200 mm (X/Y)
l 工作台表面尺寸: 510 X480 mm (X/Y)
l 表面光源: 白色 LED
l 透射光源：绿色LED
l 高分辨率工业级CCD相机
l 工作台承重: 16公斤
l 机器毛重: 72公斤
l 工业防护等级: IP40
l 电磁兼容性: CEI61010-EN60204-EN61326-1
l 机器序列号
l 随机附带: 检测报告;合格证 ;用户手册
A. 计算机系统
l 戴尔电脑
l 英特尔赛扬处理器, 2.53GHz
l 内存: 512MB,
l 4个总线插槽(2个可外用)
l 40G硬盘
l 微软视窗多语言操作系统(XP)
l DVD型光驱，3.5”　软驱
l 6个USB接口, 1个RS232接口, 1个打印机接口
l 键盘和鼠标
l 17英寸平面TFT显示器,分辨率1024X768
D. 环境要求
l 可操作温度: 10℃ ~ 40℃
l 工作温度: 18℃ ~ 22℃(可保证精度)
l 相对湿度: 80%
l 工作电压: 115 ~ 230 ±10%伏
E. TESA VISTA 测量软件
1. 特点/Feature
l 三轴坐标显示, 分辨率0.0001mm
l 可随时将坐标显示清零
l 公英制坐标转换
l 极坐标和直角坐标系统
l 可将影像图存储在计算机中
l 可对被测工件的几何元素进行画图
l 可自动输入被测点的数据
l 可自动识别工件边缘
2. 测量功能
功能键 描述 功能键 描述 功能键 描述
点(平均点)测量 角度测量 键槽测量
圆/直径/半径测量 距离测量 垂直度测量
建立一条线 圆弧测量 平行度测量
高度(Z轴)测量 建立一个虚拟点 建立虚拟圆
X/Y予置数 建立原点 建立新坐标系
激活自动采数功能 激活边缘自动识别并采数功能 十字刻线颜色和形状选择
角度显示方式选择 极坐标/直角坐标系选择 增量测量或绝对测量模式
公英制单位转换 屏幕图像存储 元素构造
F. 外形尺寸
680XX800X990（mm）
I. 选项（客户根据需求单独选加，价格单独另计）
镜头选项
通过附加镜头可以使放大倍数的到不同的放大和缩小，例如标准配置在17寸显示器上的放大倍数为30-130X，如果附加0.5X的镜头就可以使放大倍数改变为15-65X，工作距离也会相应的改变。
06860030 0.5X镜头
06860031 0.75X镜头
06860032 1.5X镜头
06860033 2X镜头
“红色表面环形光4X90度+黑白相机”
