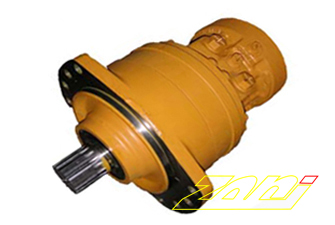

MS模块化系列液压马达,是专为结构尺寸要素紧凑、输出扭矩大的工作件或设备行走驱动设计的。基于模块化设计的MS马达,易于任何结构相匹配(无论是车轮或轴输出,带或不带制动器......)都是您完成工作的理想伙伴。可完全替代进口波克兰MS系列、力士乐MCR系列产品!该系列马达具有以下主要特点:
1、模块化设计
整体结构按模块化设计,片式叠装,分机械输出装置,液压功能装置,机械制动装置三部分,因而能方便与各种主机优化配套。
2、效率高
采用多作用平面配流技术,对压力和温度敏感度低,自动补偿配流摩擦副间的磨损,从而长时期保证马达很高容积效率,同时采用滚柱,柱塞结构,传力结构简单,摩擦副少,提高了机械效率。
3、工作压力高,低速性能好
最高压力可达40MPa,由于传力机构惯量小,柱塞副由柱塞环密封,因而启动效率高,低速性能好,最低稳定转速≤0.5r.p.m。
4、可承受径向和轴向负荷
采用独立设置机械输出装置,轴承和输出轴的直径尺寸都很大,并且液压功能装置径向力平衡是纯扭矩输出,因而马达可承受较大的轴向力和径向力,可以是直接齿轮输出或直接布置在车辆驱动轮上。
5、可带机械制动器
采用模块化片式结构,叠加机械制动装置十分便捷,实现输出轴直接安装制动和停车制动。
MS型马达已形成了10个系列100多种规格,排量范围172-15000ML/r.可广泛应用于工程机械、建筑机械,矿山机械、起重运输设备、重型冶金机、地质钻探等设备,特别适用于履带、车轮行走机构驱动各种绞车、液压回转装置。
MS※※--※※型液压马达技术参数
MS type technical data
型号
Type 排量
Displacement
(Ml/r) 压力Pressure(Mpa) 扭矩Torque(N.m) 转速 Speed(r/min) 最大功率
Max. power
(Kw) 最大流量Max. flux
(L/min)
额定压力
Rated pressure 最高压力
Max pressure 额定扭矩Rated torque 单位理论扭矩
(N.m/Mpa)
Theoric specific torque 额定转速
Roted speed 转速范围
Rated range
MS02 172 25 40 716 30 128 0-310 16 40
213 25 40 796 34 128 0-310
235 25 40 875 38 115 0-310
255 25 40 955 41 110 0-300
MS05 376 25 40 1405 60 90 0-200 25 60
421 25 40 1525 67 90 0-200
468 25 40 1749 74 90 0-200
514 25 35 1921 82 85 0-190
560 25 35 2092 89 80 0-180
MS08 627 25 40 2434 100 70 0-170 36 80
702 25 40 2612 112 70 0-170
780 25 40 2914 124 70 0-170
857 25 35 3202 136 65 0-155
936 25 35 3495 148 65 0-155
MS11 1048 25 40 3916 167 65 0-160 44 120
1147 25 35 4286 183 60 0-150
1259 25 35 4704 200 60 0
