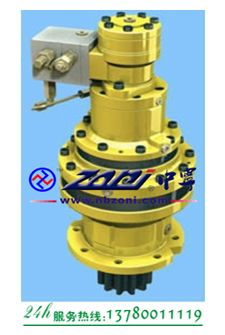

静液压回转减速机ZGFB Series是理想的传动装置。这种装置在最不利的环境下经受住了考验，显示其高性能。回转减速机在各式挖掘机、起重机，船舶卸货装置，林业设备，以及凡有旋转运动的设备中得到广泛应用。由于该装置结构形式特点紧凑，所以它特别适于安装到节省到间的设备中。此装备便于安装和维修。
    由于使用了经硬化处理的齿轮和经氮化处理的内齿轮，同时生产工艺质量很高，因而保证了该设备非常好的承载能力，运行可靠和低噪音。齿轮系统中是按L+S计算机程序设计的，安全可靠。传动装置具有最佳总体效率。在本表中所列传动装置是经过不断改进和更新的设备。我们可根据特殊要求，为用户提供各种尺寸和性能和传动装置。因此，我们向您建议，在设计方案阶段帮助您们找到最佳传动方案。

使用条件
减速机是按使用环境温度范围-20℃—+40℃设计的。诸如盐水，含盐空气，沙子，灰尘，过压，大的震动。外部冲击负荷，环境温度，腐蚀性介质等环境影响都会损害设备的功能，这些影响必须向用户说明，以保证安全设计。

减速机的设计
减速机的设计是以多年的使用经验为基础的。在技术数据中所指的最大输出扭矩T2MAX对应于FEM第3版的第一章和第九章，以及DIN15020中，当载荷级别为L2，运行时间级别为T5时，机构工作级别的M5标准输出转速最大为每分钟25转。对于不同的机构工作级别，必须用系数K对所要求的输出扭矩进行换算。

更大的扭矩
若用户所需的所需的扭矩比我们表中列出更大，请随时与我们联系。

结构特点
● 模块化结构的高性能行星减速机
● 紧凑，省空间的2级或者3级行星齿轮结构
● 轴承系统坚固，能吸收来自回转支承的能力
● 安装简单

液压马达
减速机是按定量或者变量马达变直接法兰连接设计的。按用户需求也可提供液压马达。

制动器
按照标准，传动装置中装有一个弹簧制动液压释放的多片式停车制动器。
TBr(最小静态制动扭矩)=1.3●T1（输入扭矩）
片式停车制动器不能用用作动态工作制动器。制动力矩根据所选用的速比进行匹配。

润滑
齿轮啮合和轴承需浸渍润滑。传动装置除定期换油以外，无须维护。换油也很容易。必须使用操作指南所指定的润滑油。换油周期因使用条件而异，此点在操作指南中也有说明。输出小齿轮的滚动轴承为脂润滑。
● 内装多片式停车制动器
● 低噪声运转
● 寿命长
● 换油方便

ZGFB17 T2/T3技术参数
输出转矩
Output Torque
T2max N.m 传动比
Ratio
i 液压马达
Hydraulic Motor 输出齿轮参数
Outpt Gear Parameter mxzxxb 减速机重量
Gearbox weight
约kg/approx.kg
挖掘机      起重机
Excavaror     Crane
7700       12000 27.43
33.14
38.57
46.42
54.95
78.95
89.23
103.62 A2FE45/61W-VZL

A2FE56/61W-VZL

A2FE63/61W-VZL 8×14×0.5×70

10×12×0.35×85

12×13×0.5×85 116(140)

● 减速机输入转向与输出转向相同；
● 输出转速允许值（样本中未规定）在实际工况的不同而有所变化，请向本公司技术人员咨询；
● 减速机重量不包括卷筒。
ZGFB 26 T2技术参数
输出转矩
Output Torque
T2max N.m 传动比
Ratio
i 液压马达
Hydraulic Motor 输出齿轮参数
Outpt Gear Parameter mxzxxb 减速机重量
Gearbox weight
约kg/approx.kg
挖掘机      起重机
Excavaror     Crane
10000       16500 37.8
43.87
51.22
63.00 A2FE56/61W-VZL
A2FE63/61W-VZL
A2FE80/61W-VAL
A2FE90/61W-VZL 10×15×0.5×100
12×13×0.5×90
12×16×0.5×120
14×15×0.5×120
16×12×0.5×100 140
