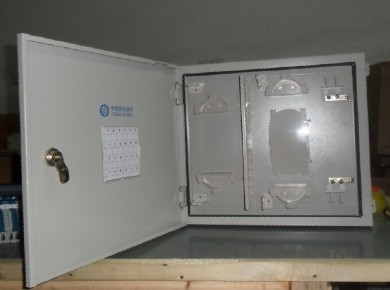

光纤配线架(图)-光纤配线架
● 产品特点  ◇ 模块化：部件均采用模块化设计，可以通过模块的灵活搭配来实现不同的功能组合，使不同型号产品的组件具有通用性和互换性，大大缩短了产品交期，降低了生产成本，提高性价比；   ◇ 系统化：拥有满足室内、室外各种环境要求的、不同容量的产品，并配有全系列高品质的光器件产品，并能提供系统的解决方案；   ◇ 人性化：强调人性化操作、管理等，全正面化操作，对工程施工有深厚的理解，对细节的处理一直坚持精益求精；   ◇ 标准化：严格遵循行业相关各种标准，并且积极参与行业的各种技术规范的修订；    ◇ 专业化：专业技术人员和生产、检测设备保障产品性能优越性和可靠性；   ◇ 创新：从熔接配线一体化模块到大容量的ADF，积极的为国内的光配做出贡献； ● 依据标准  公司生产的ODF产品参照国内外同类产品的优点，严格遵循以下各种行业标准：   1. YD/T778-1999 《光纤配线架》   2. YD/T895-1997 《SC/PC型单模光纤活动连接器技术条件》   3. YD/T826-1996 《FC/PC型单模光纤活动连接器技术条件》   4. YD/T988-1998 《通信光缆交接箱》   5. YD/T925-1997 《光缆终端盒》 ● 技术规格   1．使用条件：     1) 工作温度：-10°C~+40°C      2) 贮存温度：-25°C~+55°C     3) 相对温度：≤85%（+30°C ）     4) 大气压力：70Kpa~106Kpa   2．适用性指标：     1) 标称工作波长：850nm、1310nm、1550nm；     2) 光纤活动连接器：符合GB12507及相关标准的规定；     3) 光纤光缆符合GB/T11818和GB/T7424的规定。   3．功能：     1) 具有光缆固定和保护功能；     2) 具有光缆终接功能；     3) 调线功能；     4) 光缆纤芯和尾纤的保护功能。   4. 机架高度：     1) 满足行标规定三种标准尺寸：2600mm、2200mm、2000mm。     2) 并可根据需方不同要求订做不同规格的产品。   5．光电性能：     1) 机架高压防护地与机架绝缘,绝缘电阻1000MΩ/500V(DC)无飞弧。     2) 机架高压防护地与机架间耐压不小于3000V（DC）/1min不击穿，无飞弧。     3) 光纤连接器损耗≤0.5dB     4) 插入损耗≤0.2dB     5) 回波损耗：FC/PC>40dB、FC/UPC>50dB、FC/APC>60dB     6) 插拔性寿命：>1000次   6．机械性能：     1) 塑料件燃烧性能符合GB51697-85的规定。     2) 光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm。     3) 光缆进入机箱，曲率半径大于光缆直径的15倍。   7．说明：     1) 所用钢板均采用镀锌板；     2) 所用紧固件采用不锈钢或镀镍处理；     3) 所有结构件均采用静电环氧粉末喷涂。 适配器安装与熔接点固定于一体/实现熔接配线功能，密度高． 采用压入式适配器安装固定设计/安装迅速、简便
