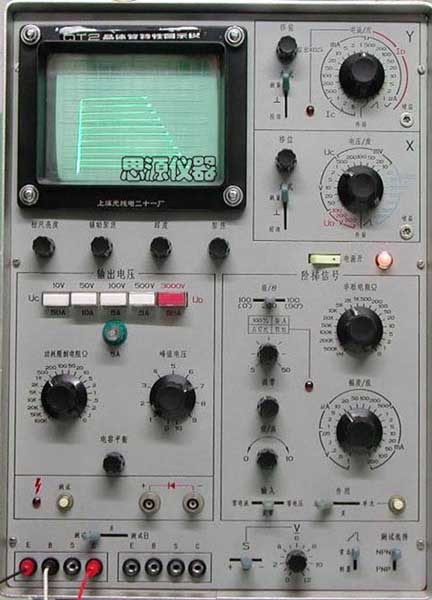

晶体管图示仪 QT2
产地: 上海
重量: 40kg (加木箱)

QT2型图示仪说明书下载

QT-2型晶体管特性图示仪可根据需要测量半导体二极管、三极管的低频直流参数，最大集电极电流可达50A，基本满足500W以下的半导体管的测试。本机还附有高压的测试装置，可对5KV以下的半导体管进行击穿电压及反向漏电流测试，其测试电流最高灵敏度可达到0.5uA/度。本机所提供的基极阶梯信号还具有脉冲阶梯输出，因此可扩大测量范围及对二次击穿特性的测量。

集电极扫描信号 (输出电压范围/电流容量)
三极管和二极管
 0～10V / 50A (脉冲阶梯) 20A(平均值)
 0～50V / 10A (平均值)
 0～100V / 5A (平均值)
 0～500V / 0.5A (平均值)
二极管高压测试
 0～5KV(3KV) / 5mA (最大)

基极阶梯信号

阶梯电流:1uA～200mA/级，分17档
阶梯电压:0.05～1V/级，分5档
阶梯波形:正常(100%)，脉冲(10～40%)
Y轴偏转系数

集电极电流:1uA～5A/度，分21档
二极管电流:1～500uA/div，分9档
集电极及二极管电流倍率:×0.5
X轴偏转系数

集电极电压:10mV～50V/度，分12档
二极管电流:100～500V/度，分3档
基电极电压:10mV～1V/度，分7档
一般性能

有效显示面10×10div(1div=0.8cm)
视在功率 约80VA
约300VA(最大功率)
外形尺寸 30×40×52cm
重量 30kg
