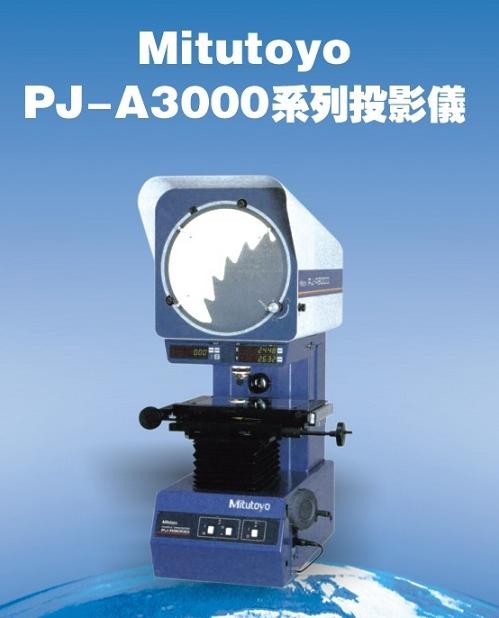

PJ-A3000系列輪廓投影儀
本機特性：
◆ PJ-A3000系列投影儀具有功能多且易於操作等優點；
◆ 清晰的數顯XY計數器裝於投影螢幕下方，便於讀數；
◆ 數顯讀數的測角投影螢幕易於進行角度測量；
◆ 適合各種精密衝壓、注塑、電子、模具加工等行業；
◆ 本儀器能檢測如：輪廓尺寸、表面形狀、圓弧、角度、間距、等尺寸。

規格參數：公英制型

産品型號 PJ-A3005D-50 PJ-A3010F-100 PJ-A3005F-150 PJ-A3010F-200
貨    號 302-714DC 302-713DC 302-712DC 302-711DC
工作行程 50*50*100mm 100*100*100mm 150*50*100mm 200*100*105mm
測 量 儀 D微分頭 內置光柵尺
測量精度 3+L/25μm
投影螢幕 φ315 （刻有米字線）回轉角度：±370°  數顯角度顯示：0.01°/1′
物鏡倍率 10X鏡頭組(172-202) ；20X，50X，100X可選
解 析 力 0.001mm
儀器電源 100/110/120/220/240V  AC（可轉換），50/60Hz  400W
數據輸出 X、Y 座標數據SPC輸出
輪廓照明 光源：鹵素燈泡（24V，150W）功能：高/底亮度轉換，吸熱光片
表面照明 光源：鹵素燈泡（24V，150W） 光源系統：半反射垂直照明
外觀尺寸 455*706*1093mm       螢幕中心尺寸：854mm
 儀器重量 116Kg 112Kg 116Kg 140Kg
