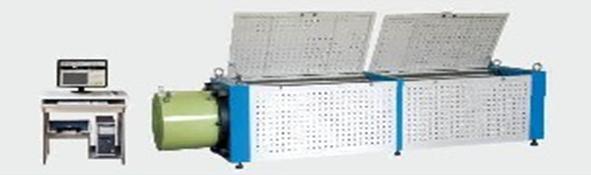

MJW-5000微机静载锚固试验机
一、主要功能:
该试验机是按照国家标准GB/T14370-2000《预应力筋用锚具、夹具和连接器》的要求，研制开发的一种新型试验机。可以完成对预应力锚具、夹具和连接器的性能检测。该试验机采用液压手动控制方式，实现试验过程的加载、保持、卸载、加压、换向，按照GB/T14370-2000第6.1、6.2条中规定进行静载试验测试；安装在活塞端部的负荷传感器对液压缸输出的试验力进行测量；位移传感器测量试样近似变形；微机完成试验过程中试验参数的设定、数据采集、处理、分析及显示；配有锚固试验机专用软件，根据上述国家标准测量锚具的静载锚固性能（主要参数锚具的效率系数和极限拉力总应变等），并对试验数据进行统计和处理，然后输出、打印所要求的试验报告；自建强大的试验数据库，试验数据可随时保存、查询、调用,并可实现与用户局域网和互连网的数据传输与转换；实现试验力测量自动切换，试验力测量范围相当于2%-100%，准确稳定、可靠强大的自检功能和完善的保护功能。
二、 产品技术指标：
1.  最大试验力：5000kN；
2.  试验力测量范围及精度：100-5000 kN  ；精度为±1%全不分档
3. 位移测量范围及精度：0-200mm；精度为±1%F.S.
4. 试样规格：Φ9.50；Φ11.10；Φ12.70；Φ15.20mm（公称直径)
5. 试验能力：19孔锚具试验
6. 试样的长度：大于3000mm
7. 空心液压缸的行程：200mm
8. 试验机主机形式：卧式
9. 试验机的外形尺寸（长宽高）：4500x1000x800mm
10. 参数采集主要参数：
10.1、试验力测量显示部分:
(1).测量方式:     采用高精度负荷传感器测量试验力
(2).量程转换方式:                  自动\手动切换
(3).试验力显示方式:                 微机屏幕显示
(4).试验力量程及精度100-5000kN；精度：优于±1%
10.2、位移（变形）测量显示部分:
(1).测量方式:           采用高精度位移传感器测量方式
(2).量程转换方式:                      自动/手动切换
(3).变形显示方式:                        微机屏幕
(4).变形量程及精度:    200mm;    1%
三、试验机主要配置
1、5000kN空心双出杆液压缸                                        1套
2、液压手动操作油源                                               1台
3、高精度负荷传感器                                         1套
4、位移测量装置(测量范围200mm )     &
