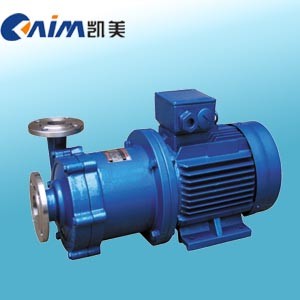

CQ型磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理用于离心泵的新产品,设计合理、工艺先进,具有全密 封、无泄漏、耐腐蚀的特点,其性能达到国外同类产品的先进水平。磁力泵以静密封取代动密封,使泵的过流部件 处于完全密封状态,彻底解决了其它泵的机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的 工程塑料、钢玉陶瓷、不锈钢作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。 主要材料及用途 磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便。可广泛用于化工、制药、石油、电镀、食 品、国防、科研机构、冶金、染料等单位抽送酸、碱液、油类稀有贵重液、毒液、挥发性液体,以及循环水设备 配套、过滤机配套。特别是易漏、易,燃、易爆液体的抽送。防爆电动机选用此泵则更为理想设备。

CQ型磁力驱动泵型号意义



CQ型磁力驱动泵结构图



1  泵壳  2  静环  3  动环  4  叶轮  5  密封圈  6  隔板  7  隔离套
8  外磁钢总成  9 内磁钢总成 10 泵轴 11 轴套 12 联接架 13 电机 14


 CQ型磁力驱动泵安装尺寸表



型号  a  b  c  d  e  f  g  h  j  a  k  m  n  机座 螺孔  p  p1  q  q1  φ  φ  管 子 连 接
08CQ-2  63  48  45  55  38  200  105  45  15  84  80  24  16  φ6  -  -  -  -  -  -
10CQ-3  63  48  45  55  38  200  105  45  15  84  80  24  16  φ6  -  -  -  -  -  -
14CQ-5  90  71  95  107  53  270  120  56  16  130  130  37  18  φ7  -  -  -  -  -  -
16CQ-8  90  70  80  125  55  320  160  65  18  115  140  40  22  φ11  -  -  -  -  -  -
20CQ-12  100  80  105  130  59.5  340  160  73  1
