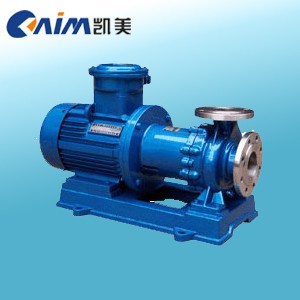

CQB型磁力驱动泵概述

  CQB型磁力驱动泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵，其技术经济指标与国外同类产品 八十年代末的水平相当，是CQ型泵的补充和改进。 主要特点 该泵过流部份采用全不锈钢材料,对有机酸,有机化合物,碱,中性溶液和多种气体都有良好的耐蚀性,双螺旋槽碳 石墨轴承和硬质合金轴套的磨合,具有较强的耐磨性,保证了产品的寿命,是无泄漏输送腐蚀性介质的理想泵。 无泄漏输送腐蚀性介质的理想泵型，全国磁力泵联合设计的优化产品，可以直接取代ih型化工流程泵。CQB系列磁力泵广泛应用于石油、化工、冶金、制药、电镀、环保等行业，可输送100℃以下易燃、易爆、剧毒、贵重液体。  采用磁力传动原理，无泄漏输送腐蚀性介质。

 流量：3.2-100m3/h  扬程：20-80m 功率：0.75－75KW

CQB型磁力驱动泵型号意义



◆CQ系列轻型不锈钢磁力驱动泵
1.出色的耐腐蚀能力
过流部件采用不锈钢、高密度碳、高纯氧化铝陶瓷、填充聚氟乙烯等耐腐蚀材料制造，加上无泄漏密封结构设计，确保化学流体的安全输送。
2.高效/节能设计
泵的最高效率达到50-55%，泵的设计过程充分考虑了节能。
3.简便的维修/保养
结构简单，主要部件模块化，以便于简便快速的拆卸和检查。易损件可单独更换。
◆CQ系列轻型工程塑料磁力驱动泵
1.出色的耐腐蚀能力
过流部件采用不锈钢、高密度碳、高纯氧化铝陶瓷、填充聚氟乙烯等耐腐蚀材料制造，加上无泄漏密封结构设计，确保化学流体的安全输送。
2.高效/节能设计
叶轮与磁内转子采用整体注塑，大大提高了泵的效率，减少泵组件的体积。
3.简便的维修/保养
结构简单，主要部件模块化，以便于简便快速的拆卸和检查。易损件可单独更换





















CQB型磁力驱动泵结构图



1  泵体  2  叶轮  3  轴承体  4  止推环  5  隔离套  6  轴套  7  泵轴
8  轴承  9 内磁钢总成 10 外磁钢总成 11 联接架 12 底座 13 电机


CQB型磁力驱动泵安装尺寸



型号
 A
 AD
 B
 L
 L1
 H1
 H2
 a
 A1
 A2
 A3
 H
 H3
 H4
 L2
 L3
 L4
 L5
 L6
 h
 n-d

CQB32-20-125
 125
 150
 100
 458
 133
 120
 90
 65














CQB32-20-160
 140
 155
 100
 483
 143
 160
 90
 65
