器用途：

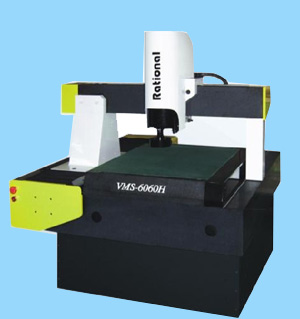

        H是本公司推出的中大行程的CNC型影像测量仪.它采用气浮技术和伺服控制技术,结合本公司自主研发的QIM5008自动测量软件.可实现高效,准确的大批量工件测量,适用于精密部件的检测和质量控制.在机械电子.五金塑胶等行业中都得到了广泛的应用.
仪器特点：
* X.Y.Z轴伺服控制,定位精度高,运行平稳.
* X.Y向导采用高精度花岗石,性能稳定,不易变形.
* 操作杆/鼠标操作,方便易用.
* 程控恒流驱动式四环四驱冷光表面光源,可适应复杂的工件测量.
* 激光指示器提示测量位置方便快捷快速定位
规格参数：

型号 玻璃台尺寸(mm) 运动行程(mm) 外形尺寸(l*w*h)(mm) 仪器重量(kg) X/Y/Z数显解析度(μm) X/Y示值误差(μm)
VMS-6060H 640*770 600*600180 1500*1300*1510 1281 0.5 3+L/200
VMS-6090H 1040*650 600*900*180 1800*1800*1500  0.5 3+L/200
VMS-8010 1150*820 800*1000*180 2050*1930*1600 3400 0.5 3+L/200
VMS-9090H 1050*920 900*900*180 1970*1970*1600 2400 0.5 3+L/200
VMS-9012H  900*1200*180   0.5 3+L/200
VMS-9015H  900*1500*180   0.5 3+L/200
VMS-1010H  1000*1000*180   0.5 4+L/200
VMS-1012H 1310*1020 1000*1200*180 2450*2190*1560 1700 0.5 4+L/200
VMS-1015H  1000*1200*180   0.5 4+L/200
VMS-1212H  1200*1200*180   0.5 4+L/200
VMS-1215H 1220*1610 1200*1500*180 2750*2450*1670  0.5 4+L/200
影像系统
 摄像机: SONY1/2"CCD摄像机
双焦物镜倍率: ( 美国 NAVITAR) 0.7-147X (美国NAVITAR自动变焦头)
视频分倍率: 23.5-148X
物方视场: 11.1-1.7mm
表面光源与透射光源均摊用LED,亮度可调,可选配RENISHAW简易测头和M3D-MB测量软件
