● 仪器原理

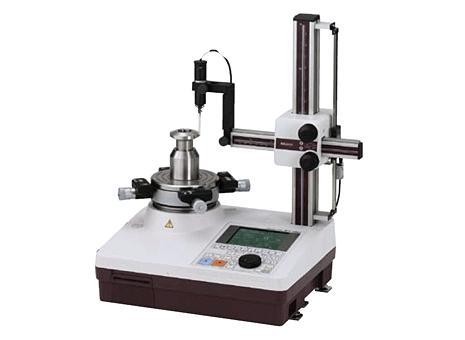

DTP-1000AE型圆度仪采用半径测量法，工作旋转式。旋转轴系采用高精度气浮主轴，作为测量基准；电器部分由高级计算机及德国海德汉精密圆光栅传感器、精密电感位移传感器组成，德国海德汉精密圆光栅传感器、精密电感位移传感器计量角度、径向位移量，保证测量工件的角位移、径向值的精确度；测量软件采用基于中文版Windows操作系统平台的DTP系统测量软件，完成数据采集、处理及测量数据管理等工作。本仪器有下列显著特点:
》高精度气浮主轴精度达±0.025чm
》数据采集系统采用德国进口圆光栅
》长寿命保证10年后具有同样的高精度
》采用的是高质量，高可靠性的工控计算机
》基于windows版本的软件
》测量软件更为人性化，一次采样即可显示所有测量结果
》可选购小型热敏打印机，无需抄写测量数据避免出错、提高效率
》测量报告能将圆度/波纹度所需参数一次打印出来
》图形放大倍数有自动及用户自定义2种方式
  DTP-1000AE型圆度仪数据采集系统采用耐用可靠的德国进口圆光栅，其极高的数据采集密度（3600线）为处理圆度，特别是波纹度或震纹的评定上提供了足够的数据；其极高的角向精度保证实现精确测量同心度、同轴度、轴弯曲度等功能。
    DTP-1000AE型圆度仪采用威而信精密最新基于windows版本的DTP测量软件。DTP测量软件具有强大卓越的处理功能及极高的稳定性，操作简易、快速，只需简单按键就能完成所有参数的测量。所需的参数能一次显示出来而无须不停地按键切换。且能提供外商认可的打印报告。
    DTP-1000AE型圆度仪采用工控计算机处理测量数据及仪器控制操作。突出的防尘、防振、防油、防静电能力使威而信精密用户将使用维护成本降至最低。
    DTP-1000AE型圆度仪的设计思想是通过极高的制造精度和最优化的结构设计从根本上消除系统误差及精度失效，保证恒久的高精度。由于主轴的回转精度将直接影响到测量精度，因此由威而信精密设计和制造的空气静压轴承用于所有威而信DTP系列圆度仪，不但提供目前的高精度测量，而且保证10年后具有同样的高精度，这是威而信精密资深专家数十年的气浮研究成果给用户带来的价值。
     威而信精密测量仪器的优越性及被证实的可靠性已被国内数百家生产企业所认可。

● 仪器功能
测量参数:圆度、同心度、垂直度、同轴度、平行度、平面度、轴弯曲度
分析功能：谱分析、波高分析、表面波纹度（Wc、Wp、Wv、Wt、Wa、Wq、Swm）

● 仪器精度及技术规格
》主轴精度：±0.025чm
》系统精度：≤0.06чm
》采样点数：3600
》径向分辨率：0.01чm
》量程范围：500чm (半径差)
》测量范围：最大直径：ф320mm（可扩展）  最小内径：ф5mm
》测量高度：≤200mm
》转    速：5 r/min
》承    载：20Kg
》电    源：AC 220V±10%  50Hz
》工作压力：0.40～0.43MPa
》气源压力：0.45～0.80Mpa
》气源流量：≥0.2m3/min
》重    量：约200Kg

● 机械结构及电器系统
》高精度气浮主轴
》精密大理石工作台面
》进口精密滚珠丝杆、进口精密光杆立柱
》进口精密导轨调偏心机构
》空气过滤系统
》用于处理测量数据，仪器控制操作界面的工控机
》圆周方向采集3600点的德国进口圆光栅
》彩色打印机
》采集卡和Q放板

● 测量软件
DTP圆柱度仪的测量软件基于windows操作系统为操作平台，不同零件的测量数据文件
可以不受限制地存储。新的windows测量软件将使威而信精密用户收益非浅。
》一次采样即可显示所有测量结果（包括2-500、2-15、15-500、3-16等波段），无需不断按更换界面看结果，最快捷、方便。
》波纹度分析功能：有Wc、Wp、Wv、Wt、Wa、Wq、Swm等参数
》测量界面下可看到上次测量的结果
》判断所测参数是否合格
》持“所见所得”打印
》支持小型热敏打印机
》可进行网络联接
》即时图像显示测量结果
》友好的软件操作界
