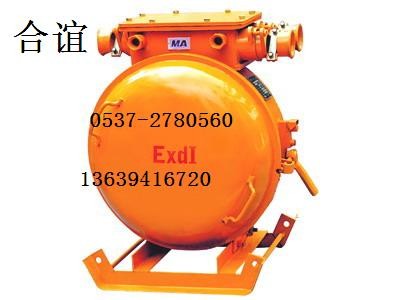

QBZ-120矿用隔爆型真空可逆电磁起动器
先来介绍一下电磁起动器和交流接触器
简单的讲：
一、交流接触器是一种自动开关，流接触器广泛用作电力的开断和控制电路。
交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
交流接触器的动作动力来源于交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。为了使磁力稳定，铁芯的吸合面，加上短路环。交流接触器在失电后，依靠弹簧复位。
另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。
20安培以上的接触器加有灭弧罩，利用断开电路时产生的电磁力，快速拉断电弧，以保护接点。
交流接触器制作为一个整体，外形和性能也在不断提高，但是功能始终不变。无论技术的发展到什么程度，普通的交流接触器还是有其重要的地位。
二、而电磁起动器就包含交流接触器、热继电器、按钮在内的综合控制开关，工作原理是一样的，只是元件多少而已。
三、用电磁起动器可以控制交流接触器的通和断，三相四线中的三个相线（火线）接交流接触器主触点上桩头，交流接触器主触点下桩头接负载。
磁力起动器控制电路的接通与断开，在控制回路里，“停止”钮与线路串连相接，“起动”钮与辅助常开点并联相接，热继电器串接在交流接触器主触点下桩头与用电负载之间
四、用途
   适用于具有爆炸性气体和煤尘的煤矿井下，在交流50Hz，电压380（660、
1140）V的供电系统中，作为就地或远距离控制三相鼠笼异步电动机的起动、停止或反转控制之用，并且特别适用于需要频繁操作、重负荷的煤矿机械设备中。
五、 功能
1）采用拨号、档位结合整定，可对额定电流进行修改；
  2）具有短路、过载、断相、过电压吸收、漏电闭锁等保护功能；
    3）可逆式起动器具有远控正反转控制的功能。
4）具有相应的故障显示及电源动作状态显示功能。
六 、技术参数与规格
型号 额定电压（V） 额定电流（A） 整定电流（A）
QBZ-80、80N 380 660 1140 80 30-84
QBZ-120、120N 380 660 1140 120 60-120
QBZ-200、200N 380 660 1140 200 110-230

使 用 前 请 详 读 此 说 明 书
本说明书根据GB9969.1《工业产品使用说明书总则》；GB9969.2《机电产品使用说明书编写规定》的有关规定要求和内容进行编制。
产品执行Q/RXB010-2005、MT/T943-2005和GB3836-2000等标准。

1、用途与适用范围
QBZ-400/315/200N/660（1140）V系列矿用隔爆型可逆真空电磁起动器（以下简称可逆起动器），主要用于控制三相鼠笼型异步电动机的起动、停止和可逆转换之用。
可逆起动器具有过载、短路、断相和主电路漏电闭锁保护功能。
可逆起动器适用于煤矿井下，交流工频50HZ、电压至1140V以下的供电系统中。
可逆起动器的使用环境条件：
a、海拔高度不超过2000m；
b、运行环境温度为－5℃～＋40℃；
c、空气相对湿度不大于95%（＋25℃）；
d、在有爆炸性气体（甲烷）混合物的矿井中；
e、在无破坏绝缘的气体环境中；
f、在无明显摇动和冲击振动的地方；
g、在无滴水的地方；
h、与垂直面安装倾斜度不超过15°；
i、污染等级：3级；
j、安装类别：Ⅲ类。

2、产品型号及基本参数
2.1产品型号及含义
QBZ   —  □     N
                                                可逆
