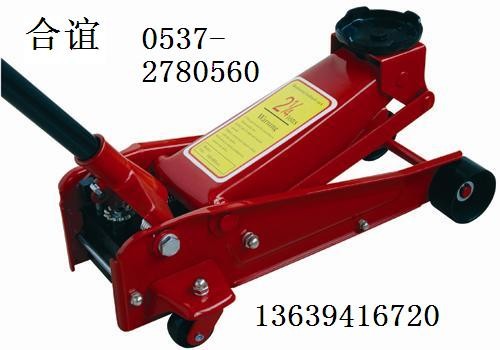

卧式液压千斤顶
一.产品综述
 液压千斤顶又称油压千斤顶，是一种采用柱塞或液压缸作为刚性顶举件的千斤顶。 简单起重设备一般只备有起升机构，用以起升重物。构造简单、重量轻、便于携带，移动方便。常用的简单起重设备有液压千斤顶、滑车和卷扬机等。液压千斤顶分为通用和专用两类。通用液压千斤顶适用于起重高度不大的各种起重作业。它由油室1、油泵2、储油腔3、活塞4、摇把5、油阀6等主要部分组成。工作时，只要往复扳动摇把，使手动油泵不断向油缸内压油，由于油缸内油压的不断增高，就迫使活塞及活塞上面的重物一起向上运动。打开回油阀，油缸内的高压油便流回储油腔，于是重物与活塞也就一起下落。专用液压千斤顶使专用的张拉机具，在制作预应力混凝土构件时，对预应力钢筋施加张力。专用液压千斤顶多为双作用式。常用的有穿心式和锥锚式两种。穿心式千斤顶适用于张拉钢筋束或钢丝束，它主要由张拉缸、顶压缸、顶压活塞及弹簧等部分组成。它的特点是：沿拉伸机轴心有一穿心孔道，钢筋(或钢丝)穿入后由尾部的工具锚锚固。其工作原理(如图所示)。张拉时，打开前后油嘴，从后油嘴向张拉工作油室内供油，张拉缸缸体向后移动。由于缸索锚固在千斤顶层部的工具锚上，因此千斤顶通过工具将钢索拉长。当钢索张拉到需要的长度时，关闭后油嘴，从前油嘴进油至顶压缸内，使顶压缸活塞向前伸移而顶住锚塞，并将锚塞压入锚圈中，从而使钢索锚固。打开后油嘴并继续从前油嘴进油，这时张拉缸向前移动，缸内油液回流。最后打开前油嘴，使顶压缸内的油液回流，顶压活塞由于复位弹簧的作用而复还原位
二.技术参数
型号       起重 最低高度 最高高度   毛/净重   包装尺寸
QK2       2TON 135MM 350MM 8.5/7.5KG     45×21×15CM
QK3       3TON 135MM 500MM 30.5/28.5KG 71×41×21CM
QK3.5       3-1/2TON 135MM 500MM 36/34KG  71×41×21CM
QK4       4TON 135MM 500MM 40/38KG  73×41×21CM
QK5       5TON 140MM 560MM 65/60KG  81×39×25CM
QK5（重型）    5TON 160MM 580MM 107/95KG 154×42×27CM
QK8       8TON 180MM 580MM 117/105KG 154×42×27CM
QK10       10TON 180MM 580MM 158/140KG 166×52×32CM
QK20       20TON 200MM 580MM 170/150KG 166×52×38CM
公司主要生产的起重产品如下：
一、卷扬机：手摇卷扬机、SM型手动绞盘、JK系列电动卷扬机、JM系列慢速电动卷扬机
二、千斤顶：卧式液压千斤顶、加长卧式油压千斤顶、QYL立式液压千斤顶、双节立式液压千斤顶、气动式液压立式千斤顶、螺旋千斤顶、手摇挎顶、剪式千斤顶电动汽车千斤顶、爪式千斤顶、保安支架。
三、其他起重产品：整体液压钢丝绳切断器、分体式液压钢丝绳切断器、YX型永磁吸盘、2吨永磁起重器、DYZ整体式液压拉马、DYF分体式液压拉马、手动紧绳器紧绳器等。
四、电动葫芦：CD1 、MD1型钢丝绳电动葫芦、PA微型电动葫芦、NHSS钢丝绳手板葫芦、钢丝绳牵引机及其相关配件。



卧式加长油压千斤顶
型号 起重量T 最低高度MM 最高高度MM 净重 毛重KG     包装尺寸（MM）
QK2    2       140       800  &n
