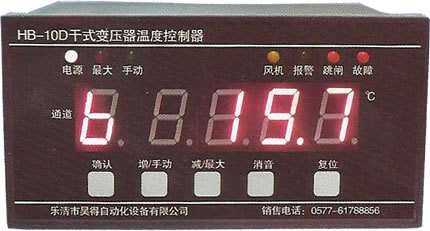

干变温控器HB-10D

HB-10系列干式变压器温度控制器

1、概述
      HB-10系列干式变压器温度控制器(简称温控器)是专为干式变压器安全运行设计的一种智能控制器。该温控器采用单片机技术，利用预埋在干式变压器三相绕组中的三只铂热电阻来检测及显示变压器绕组的温升，能够自动启停冷却风机对绕组进行强迫风冷，并能控制超温报警及超温跳闸输出，以保证变压器运行在安全状态。

2、功能与型号分类

型  号

功                              能

HB-10D型
(常规型)

三相巡回测量；三相巡回显示/最大值显示及两种功能相互切换；输入开路及故障自检显示并输出；冷却风机自动启停输出；超温报警显示并输出；超温跳闸显示并输出；风机手动/自动控制两种状态显示、输出及相互切换；各通道显示值数字补偿；“黑匣子”功能；风机定时启停控制功能；输出状态检测。

HB-10E型

同HB-10D型，增加三路独立的4~20mA模拟电流输出。

HB-10F型

同HB-10D型，增加RS-485/232串行通讯功能。

HB-10G型

同HB-10D型，增加一路机房环境温度测量与控制。

HB-10I型

同HB-10D型，增加一路变压器铁心温度测量与报警。

  注：若用户对温控器有其它特殊的技术要求，请在订货时加以说明。

3、技术指标
3.1  测量范围：    -30.0℃～200.0℃
3.2  测量精度：    精度等级    1级(温控器0.5级，传感器B级)
                                分辨率  　  0.1℃
3.3  使用条件：    环境温度    -10℃～+55℃
                                相对湿度    <   90％(25℃)
                                电源电压    AC220V(+10％，-15%)
                                电源频率    48Hz或62Hz(±2Hz)
3.4  温控器功耗：≤8W
3.5  执行标准:    生产标准：    JB/T7631-2005《变压器用电子温控器》
                              通过的认证：ISO9001：2008国际质量管理体系认证
                              通过的试验：IEC61000-4：2002  国际标准
                                              GB/T17626-2008《电磁兼容试验和测量技术》标准
3.6  继电器触点输出：风机触点容量：7A/250VAC
                                        控制输出容量：5A/250VAC；5A/30VDC（阻性）
3.7  Pt100传感器引线采用三线制，其探头尺寸：Ф3mm×30mm或Ф4mm×40mm
3.8  温控器外型尺寸：80mm×160mm×140mm(高×宽×深)
            嵌装开孔尺寸：76^+0.5mm×152^+0.5mm(高×宽)
