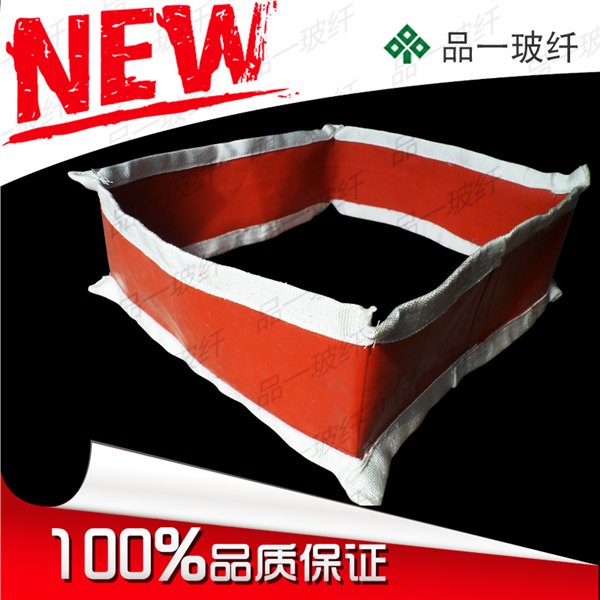

风机软连接，非金属补偿器，氟胶布耐温防腐软连接

非金属膨胀节也称非金属补偿器、织物补偿器，属补偿器的一种。

非金属膨胀节系列产品（纤维补偿器系列）
材质：氟橡胶、硅胶布、玻璃纤维布、钢丝网、钢丝布、石棉布等其材料主要为纤维织物、橡胶、等耐高温材料。能补偿风机、风管运行的震动及管道变形。

一、非金属膨胀节用途：　　非金属膨胀节可补偿轴向、横向、角向、具有无推力、简化支座设计、耐腐蚀、耐高温、消声减振等特点，特别适用于热风管道及烟尘管道。

二、非金属膨胀节连接方式：　　1、法兰连接  2、接管连接

三、非金属膨胀节类型：　　1、直筒型  2、复式  3、角向型  4、方型

织物补偿器特点　　

1  补偿热膨胀：可以补偿多方向，大大优于只能单式补偿的金属补偿器。

2  补偿安装误差：由于管道连接过程中，系统误差再所难免，纤维补偿器较好的补偿了安装误差。

3  消声减振：纤维织物(硅胶布等)、保温棉体本身具有吸声、隔震动传递的功能，能有效的减少锅炉、风机等系统的噪声和震动。

4  无反推力：由于主体材料为纤维织物，无力的传递。用纤维补偿器可简化设计，避免使用大的支座，节省大量的材料和劳动力。

5、良好的耐高温、耐腐蚀性：选用的氟塑料、有机硅材料具有较好的耐高温和耐腐蚀性能。

6、密封性能好：有比较完善的生产装配系统，纤维补偿器可保证无泄露。

7、体轻、结构简单、安装维修方便。

8、价格低于金属补偿器、质量不低于进口产品。价格是进口产品的1/2～1/5

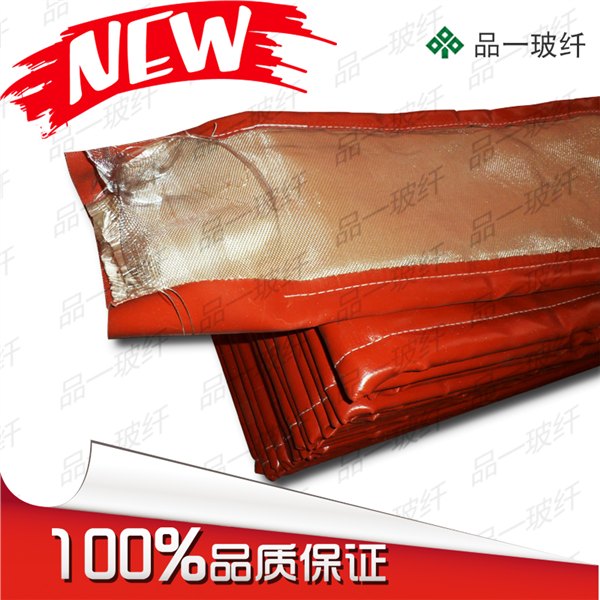

　　1  蒙皮

蒙皮是非金属膨胀节的主要伸缩体，是由性能优良的硅橡胶或高硅氧聚四氟乙烯与无碱玻璃丝绵等多层复合而成，是一种高强密封复合材料。其作用是吸收膨胀量，防止漏气和雨水的渗漏。

　　2  不锈钢丝网

不锈钢丝网是非金属膨胀节的内衬，阻止流通介质中杂物进入膨胀节和阻止膨胀节中绝热材料的向外散失。

　　3  保温棉

保温棉是兼顾非金属膨胀节的保温和气密性的双重作用，它是由玻璃纤维布、高硅氧布和各类保温棉毡等组成，其长度和宽度与外层的蒙皮一致，具有良好的延伸性和抗拉强度。

　　4  隔热填料层

隔热填料层是非金属膨胀节绝热的主要保证，它是由多层陶瓷纤维等耐高温材料组成，其厚度可根据流通介质温度及耐高温材料的导热系数等通过传热计算确定。

　　5  机架

机架是非金属膨胀节的轮廓支架，保证有足够的强度和刚度，机架的材料应与介质温度相适应。一般在400。C以下用Q235-A  600。C以上用不锈钢或耐热钢制成。机架一般有与所连接的烟风道相匹配的法兰面。

　　6  挡板

挡板是起导流和保护隔热层的作用。材质应与介质温度相一致。材料应是抗腐蚀和耐磨的。挡板还应不影响膨胀节的位移。
