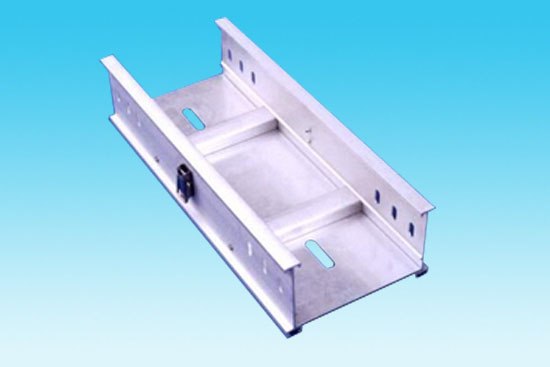

桥架采用先进的氩弧焊技术，表面光滑；

桥架具有重量轻，成本低，散热透气性好等优点；

侧板采用成型机拉制成型，提高桥架的整体抗弯能力；

侧板和底板压加强筋，外形美观，载荷能力大；

桥架表面处理分：喷塑、电镀锌、冷镀锌、热浸锌等。

一、适用范围：

  XQJ系列电缆桥呆适用用于电压在10千伏以下的电力电缆。以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。

二、结果特点与安装：


  XQJ系列电缆桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观的特点，对您处的技术改进、扩充电缆、维护检修带来方便。


  XQJ系列电缆桥架的安装可因地制宜。可随工艺管道架空敷设；楼板梁下吊装；室内外墙壁、柱壁、隧道、电缆沟壁上侧装，还可在露天立柱或支墩上安装，大型多层桥架吊装或立装时，应尽量采用工字钢立柱两侧对称敷设。

  XQJ系列电缆桥架可水平、垂直敷设；可转角、T字形分支；可调宽、调高、边径。

三、电缆在电缆桥架上的层次安排：


 1、电缆桥架层次排列应是弱电流控制电缆在最上层，接着一般控制电缆、低压动力电缆、高压动力电缆依次往下排。这种排列与利于屏蔽干扰、电力电缆冷却，方便于施工。

 2、各层电缆桥架层间距离为：

   控制电缆≥200㎜

   动力电缆≥300㎜

   机械化敷设电缆≥400㎜

四、电缆桥架尺寸选择与计算：

  电缆桥架的载荷G总计算：

  G总=n1q1 n2q2 n3q3 ……

  式中：q1、q2、q3、……为各电缆每单位长的重量（㎏/m）

  n1、n2、n3……为相应电缆的根数

  G应小于电缆桥架的允许荷载

  当电缆桥架在外或带护罩时，还应计入水载和风载等因素。

  电缆桥架宽度b的计算：

   1、电力电缆：

  B=n1(d1 k1) n2(d2 k2) n3(d3 k3) ……

  式中：d1、d2、d3、……为各电缆直接

  n1、n2、n3、……为相应电缆的根数

  k1、k2、k3、……为电缆间距（k值最小不应小于d/4）

   2、控制电缆的桥架宽度b的计算：（一般电缆桥架的填充率取40%左右）

  电缆的总载面积：S=n1Л（

  需要的托架横截面积：

  式中：h为电缆桥架净高

五、注意事项：

 1、XOJ型电缆桥架装置的最大载荷、支撑间距应小于允许载荷和支撑跨距。

 2、选择电缆桥架的宽度时应留有一定的备用空位，以便今后增添电缆用。

 3、当电力缆和控制电缆较少时，可同一电缆桥架安装，但中间要用隔板将电力电缆和控制电缆隔开敷设。


 4、水平敷设时，桥架之间的连接头应尽量设置在跨距的1/4左右处。水平走向的电缆每隔2米左右固定一下，垂直走向的电缆每隔1.5米左右固定一下。


 5、装置应有可靠接地。如利用桥架作为接地干线，应将每层桥架的端部用16m㎡软铜线连接（并联）起来，与总接地干线相通，长距离的电缆桥架每隔30-50米接地一次。


 6、装置除需屏蔽保护罩外，在室外安装时应在其顶层加装保护罩，防止日晒、雨淋。对如需焊接安装时，焊件四周的焊缝厚度不得小于母材的厚度，焊口必须防腐处理。
