龙门焊-- MZG1000×2门型自动焊接机

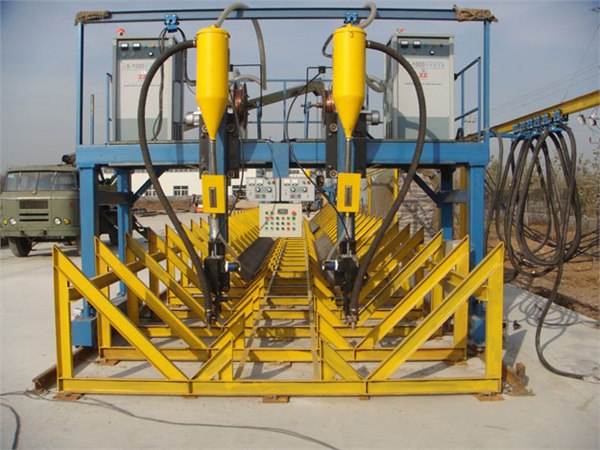

 MZG1000×2门型自动焊接机
①主要技术参数：
   宽    度：      160—800mm 高度：160—1500mm   长度：2000—16000mm
   轨    距： 4000mm
   轨    长： 18000mm
   焊接速度： 200—700 mm/min（调节范围）
   机台速度： 2800 mm/min
   焊接位置： 角焊、船形焊
   焊丝尺寸： 3.2-5mm
   焊药回收机： 100kg×2
   驱动方式： 双边驱动
   电控系统： 交流变频，（无级调速）
   电源： AC/380V/50HZ/三相四线
   主机功率： 10.4KW
   电焊功率： 125KW
   装机容量：      135.4KW
②供方供货范围组成单元
   A：机台总成    含：门架、行走机构、横向滑架机构。
   B：焊接台车    含：升缩柱、电机传动机构、移动机构及其附件共两组。
   C：导弧装置    含：焊枪、机械调整机构及送丝头附件共两组。
   D：焊药回收系统含：100KG焊粉回收机、分离桶料嘴等共两套。
   E：电控系统    含：控制箱、交流变频双边驱动。
   F：布线系统    含：纵向悬架小车。
   G：焊机        含：2套ZD5-1000埋弧焊机。（成都华远）
③需方提供：
     托料架、线轨道10号标准工字钢18米，（供方提供图纸）门焊机道轨24kg钢轨36米，12mm铁膨胀螺栓60只。380V，三相四线50HZ电源配3×50+1×10的电源电缆30米。
④性能特点
  本机采用的埋弧焊为角焊，其焊缝外观质量可达到高标准，其焊接方法可选单弧单丝，焊接设备可采用进口焊机或国产焊机，用户可根据自身的需求来选择。本机配有二套焊缝浮动式导弧装置，迫使焊丝在焊接过程中  对准焊缝或你选择的部位。本机还配置有二套焊剂输送及回收装置，本机门架的纵向驱动系统采用双边驱动，由变频电机及变频器组成的驱动系统同步运行，无级调速使用方便，运行稳定。
⑤技术文件
   A:装箱单          1份
   B:使用说明书      1份
   C:整机技术规范    1份
   D:合格证          1份
   E:整机基础        1份
   F:电气图          1份
