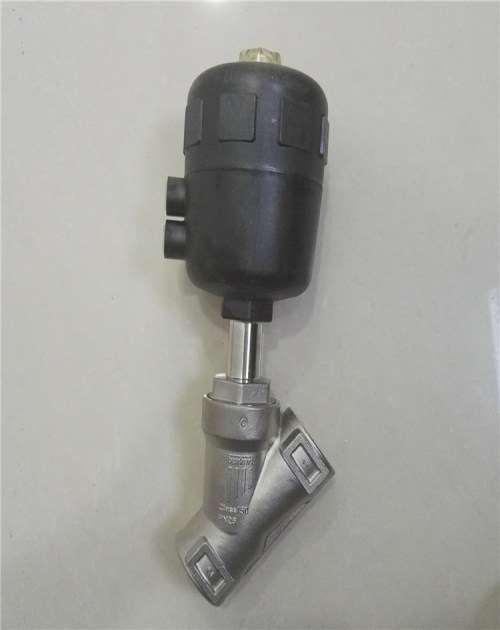

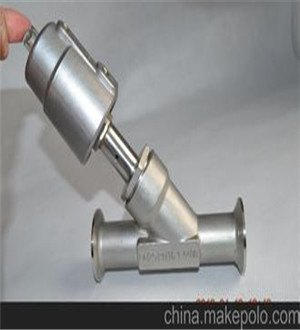

供应气动角座阀|角座阀|气动角阀

0571-63500667，本公司经营气动角座阀，气动角阀，角座阀，质量保证，欢迎咨询洽谈。

型号 PW-2000
公称通径 DN20-DN100 mm
通用温度 -20℃-+250℃ ℃
气源压力 0.4～0.7Mpa
公称压力 1.6MPa PN
用途 纺织印染，水处理，食品加工，医疗技术等
特点 结构紧凑 重量轻
简介 外部先导角座控制阀
阀体材质 不锈钢CF8、CF8M  CF3、CF3M
详细说明 外部先导角座控制阀，溢流口与阀块见有自动调节密封压盖，阀体角座结构可实现较大流量。
技术参数
压力范围：0～16bar
介质温度：-10℃～+220℃
环境温度：-10℃～+80℃
阀体材料：不锈钢
密封材料：聚四氟乙烯
控制气体：中性气体、空气
执行器外壳：聚酰按
选型：
控制功能：常开
执行器适用温度：+5℃-+130℃
弹簧单作用执行机构或双作用执行机构
可选手动应急开关
连接方式：丝扣或法兰






丝扣连接尺寸对照表》Connect size table

公称通径
DN（mm） 尺寸Size（mm）
接口G 气控头（DN） A B C D E F H* L
15 1/2〞 50 190 156 169 44 70 85 15 25
20 3/4〞 50 195 160 276 44 70 95 16．3 31
25 1〞 63 259 222 242 50．5 70 105 19．5 38
32 11/4〞 63 226 186 209 50．5 116．4 120 19 47
40 11/2〞 90 271 230 258 66．2 140．6 130 18 54
50 2〞 90 285 240 274 66．2 116．4 150 20 66

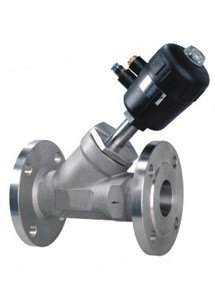

法兰连接尺寸对照表》Connect size table

公称通径
DN（mm） 接口G  气控头 A C D D1 D2 T L
15 1/2〞 50 190 169 95 65 45 14 108
20 3/4〞 50 195 276 105 75 55 14 117
25 1〞 63 210 202 115 85 65 14 127
32 11/4〞 63 226 209 135 100 78 16 140
40 11/2〞 90 307 294 145 110 85 16 165
50 2〞 90 321 310 160 125 100 16 203
65 21/2〞 50 350 355 180 145 120 18 216


 订购气动阀门产品须知

 1、请在订货时提供详细的口径、规格、交货地址、时间。
 2、根据管道需要，决
