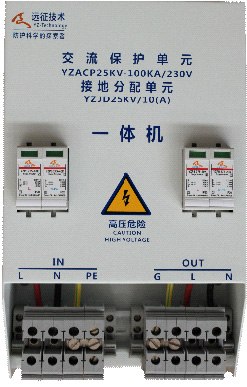

供应远征技术光接入设备接地综合防雷箱

一：产品概述
    深圳远征技术有限公司研制的光接入设备接地综合保护箱就是专业为保护EPON等光网络设备而设计的。
    该保护箱将电源防雷和接地纳于一体。最大程度的阻断了雷电通过电源系统侵入通信系统，同时采用“隔离分组接地技术”防止了雷电流通过接地系统进入通信系统。放宽了对接地电阻值的要求，可利用设备安装点的机座，大楼等钢结构作接地。实现快速，灵活的安装和良好的防雷保护，具有高可靠性和经济性。

二：工作原理
    该防护箱有电源保护单元和接地分配单元。电源保护单元实现电源两级并联型泄流和一级雷电流高阻串联阻断。接地分配单元实现防雷接地、保护接地和工作接地隔离。该防护箱有电源保护单元和接地分配单元。电源保护单元实现电源两级并联型泄流和一级雷电流高阻串联阻断。接地分配单元实现防雷接地、保护接地和工作接地隔离。
    方案的核心是自主研发的“光接入设备接地综合防护箱”的应用，并采用简易地网（利用机柜基础作为接地体，不要求接地电阻值）。该防护箱根据EPON设备的用电容量分为A、B、C、D、E等各容量类型（3A/5A/10A/15A/20A）。

三、产品优点：
 1、实现了灵活选址、简易安装和维护；
 2、利用机柜钢结构或者基础作为接地，不需要考虑接地电阻值 ，免维护；
 3、阻断来自机架、电源线等雷电的侵入，保护通信设备；
 4、有很高的可靠性和经济性；
 5、安装灵活性均可内置于通信机柜内；
 6、防护效果好；
四、安装方法及注意事项：
 1、设备运输及安装过程中应轻拿轻放，以免造成不可预期的故障或隐患。
 2、安装前应先检查设备是否完好，有无破损、变形、脱线及螺丝松脱等现象。
 3、将底箱置于欲安装位置，画下安装孔位置记号。
 4、将底箱移开，在刚画好的安装空位置上打孔，并放入Φ6螺丝。
 5、将底箱挂入安装位置，用套筒紧固螺丝。
 6、由于运输过程中的震动可能会导致插接模块松动，接线前请先检查是否松动，松动的压紧即可。
   注意：接线前请用万用表检查N相输入、输出端子之间电气连接是否畅通，如断路或电阻较高，请停止安装并进行故障排除。
   接线完后请再次检查接线是否正确，所有的螺丝、螺母是否拧紧。
   当防雷器的模块故障显示窗口指示红色时，则表示模块发生故障，应及时更换。
   接线端口上的“L”标志分别接交流供电电源线的“火”线；接线端子上的“N” 标志接交流供电电源线的“零”线，“PE”标志接地线；接线方式为螺丝紧固式；连接线为6-16mm2的多股导线。
因为该保护箱采用“隔离分组接地技术”放宽了接地电阻值的要求，所以无需组建标准地网，只需与设备安装点的基座或者机房建筑物基础横竖梁内主钢筋焊接连通的简易地网，”PE”接口接在简易地网上即可。
