一、产品概述:


　　 S、SH型单级双吸泵壳中开之离心泵，供抽磅清水或物理化学性质类似于水的其它液体之用。被输送液体温度不得高于80℃。适用于工厂、厂矿、城市给水、电站、农田排灌和各种水利工程。

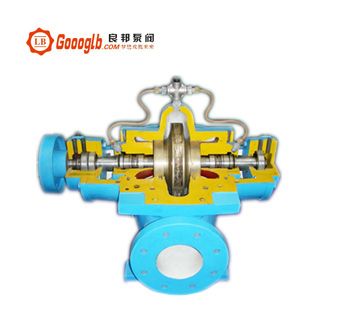

二、结构说明


　　 单级双吸离心泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。从传动方向看去，水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。
　　 离心泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。
　　 泵体与泵盖构成叶轮的工作室。在进出水法兰上，制有安装真空表和压力表的管螺孔。进出水法兰的下部，制有放水的管螺孔。
　　 经过静平衡校验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。
　　 泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端，用黄油润滑。
　　 双吸密封环用以减少水泵压水室的水漏回吸水室。
　　 泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。
　　 轴封为软填料密封(根据用户需要可采用机械密封结构)。
