山东济宁中煤工矿支护设备机械厂

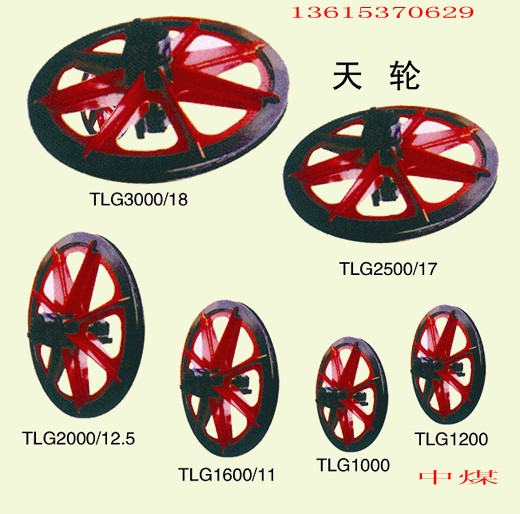

立井天轮
基本尺寸
序
号 型   号 绳轮
外径 绳槽底
园直径 绳槽
半径 钢丝绳
直  径 钢丝破断
拉力总和 转动
惯量
㎜ KN Kg?㎡
1 TLG1600/9.5 1750 1600 9.5 15-17 275 141
2 TLG1600/10 10 17-18.5
3 TLG1600/11 11 18.5-20
4 TLG2000/12 2160 2000 12 ＞20-21.5 413 310
5 TLG2000/12.5 12.5 ＞21.5-23
6 TLG2000/13.5 13.5 ＞23-24.5
7 TLG2500/15 2690 2500 15 ＞24.5-27 649 860
8 TLG2500/16 16 ＞27-29
9 TLG2500/17 17 ＞29-31
10 TLG3000/18 3000 3210 18 ＞31-33 990.5 1755
11 TLG3000/19 19 ＞33-35
12 TLG3000/20 20 ＞35-37
13 TLG3500/23.5 3760 3500 23.5 37-43 1392.5 3460
14 TLG3500/25 4305 4000 25 43-47.5 1476 8240
15 TLG3500/29 5290 5000 29 47.5-52 1780 17063
柏川  电话：0537-2185682  手机：13615370629   QQ：993420917
