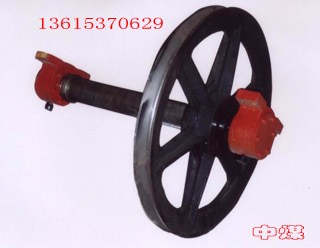

游动天轮
一、天轮产品介绍：
天轮安装在井架上，作支撑，供矿井提升时支拖提升机卷筒到提升容器之间，引导钢丝绳转向之用。绳槽带塑衬或胶块，增加钢丝绳的使用寿命。
二、天轮分类
①立井天轮，②凿井天轮，③游动轮。
三、天轮工作原理
1、立井天轮及凿井天轮的轮体只作旋转运动。
2、立井天轮主要用于立井提升及斜井箕提升。
3、凿井天轮用于立井凿时悬吊吊盘及稳绳。
4、游动天轮的轮体除作旋转运动外，还可以轴向移动，主要适用于串车提升。
四、天轮执行标准
本厂生产的天轮按中华人民共和国煤炭行业标准执行：MT327-93
五、游动天轮基本尺寸
序号
型   号 绳轮
外径 绳槽底
园直径 绳槽
半径 最大游
动距离 钢丝绳
直  径 钢丝破断
拉力总和 转动
惯量
㎜ KN Kg?㎡
1 TDG600/9/300 690 600 9 300 14-16 158 4
2 TDG800/11/700 920 800 11 700 ＞16-20 252 13
3 TDG1000/13.5/800 1140 1000 13.5 800 ＞20-24.5 282 31
4 TDG1400/17/740 1580 1400 17 740 ＞24.5-31 597 105
5 TDG1400/17/1350 1350
