派沃尔（T&P)Power Valve

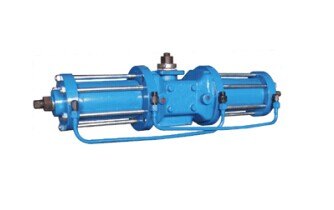

YD系列液动执行器
技术参数

液源压力：1.0～6.3MPa 回转角度：90±5° 输入信号：电信号0～10mA 4～20mA 回信器电压：AC220、DC24V 液源接口：M16*1.5、M18*1.5 工作环境温度：-20～90℃，特殊-45～120℃

主要特点

结构简单、紧凑、体积小。 传动平稳可靠，有缓冲无撞击现象。 可根据需要采用不同的液压轴，可在-45℃～+120℃温度范围内工作，能防爆 可以获得很大的输出力矩，适合在任何规格。 输出力矩可以通过定压溢流阀得到精确的调整，包括开启和关闭力矩的调整，甚至可以通过液压仪表直接反映出来。 速度调节方便。 在突然发生事故动力终断时，仍可利用蓄能器进行一次或数次动力操作。

这对长输管道自动紧急切断和进口喷放阀有特殊意义。
主要结构
HRS系列液动执行器，是我公司自行研发的一种新型回转型液动执行器，它采用双活塞双液压缸设计，在相同缸径下输出扭矩较传统液动执行器大一倍。而体积更为小巧，重量更轻。在液压缸两端装有缓冲装置，以防止阀门在开启或关闭的位置时出现猛烈撞击而引起的密封面损坏。
YD系列液动执行器扭矩表
型号规格液源压力（MPa）1.02.03.04.05.06.3YD-13-63302604906120815101903YD-13-804879741461194924363069YD-17-10091918382756367545945789YD-17-125143628714307574371798614YD-20-12523774755713395101188814979YD-28-1504450890213352178032225428040YD-35-15052091041915628208382604832820YD-35-20092601852227784370454630758347
