酒井联轴器

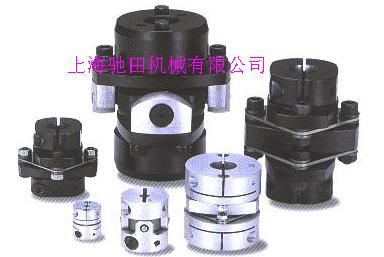

酒井联轴器产品介绍：
上海武田机电有限公司(原上海驰田机械有限公司)专业代理销售酒井联轴器及系列产品。欢迎来电垂询！此款联轴器可以替代众多进口品牌
●一体成型的金属弹性联轴器
●中间弹性体联接
●可吸收振动、补偿径向、角向和轴向偏差
●顺时针与逆时针回转特性完全相同
●抗油与电气绝缘
●有两种不同硬度弹性体
●夹紧螺丝固定
◆外形尺寸

Фd1Фd2 Ф L      L1      L2 L3  M        扭紧力矩
2 3 4 5 6 7 14 22 7 6  3.5 M2.5 1
4 5 6 7 8 10 20 30 10 8 5 M3 1.3
8 9.525 10 12 14 16 30 35 11 13 5 M4 1.7
14 16 18 19 20 22 24 40 55 19.5 16 10  M6  8
◆技术参数

 额定扭矩 最大扭矩 最高转速 惯性扭矩 静态扭矩刚性 径向偏差 角向偏差 轴向偏差 重量
 3.2 6.4 19000 5.9×10-７ 46 0.02 1 ±0.6  26g
5 10 17000 6.7×10-7 55 0.02 1 ±0.6 37g
7.4 14.8 12000 8.510-7 72 0.02 1 ±0.8 50g
产品型号及种类：


协和 KYOWA    结构图    S.N.计算公式

  ■ S系列

      SC  尺寸 参考图 1 2
      SD  尺寸 参考图
      SP  尺寸 参考图

  ■ N系列

      NC  尺寸 参考图
      ND  尺寸 参考图

  ■ F/C 系列  计算公式

       FJ  FP  CF

  ■ H/K 系列

       HJ型 KP型  KD型
■ 酒井 SAIKA

  ■ UCN 32*42

  ■ UCNF42*42

  ■ UCNF38*38


更多型号及技术参数请访问我公司网站：http://www.chitian.cn/coupling/sakai/sakai.htm竭诚欢迎您的来电：021-51085793!
