13.56M 天线一体射频读卡模块 读写模块  价格仅55元！（批量价）---北京圆志


 摘要：

采用：飞利浦高度集成读写卡芯片MFRC522射频基站

符合：ISO14443 TYPE A/Mifare标准

接口：IIC接口/UART接口

支持：Mifare one S50  Mifare one S70  及其兼容卡片

读写距离:40~60mm

超小尺寸：仅63X35mm （含天线尺寸）； 不含天线内部核心模块尺寸：36mm×18mm





详细介绍：


   支持卡片:
   Mifare one S50  Mifare one S70  及其兼容卡片


   主要特点:
   1、采用飞利浦高度集成读写卡芯片MFRC522射频基站
   2、符合ISO14443 TYPE A/Mifare标准
   3、模块具有寻卡、读取、写入、初始化电子钱包，增值、减值、查询余额等指令集，用户不必关心射频基站的复杂控制方法，只需通过简单的命令集可以实现对卡的完全操作
   4、超小尺寸，仅63X35mm （含天线尺寸）； 不含天线内部核心模块尺寸：36mm×18mm
   5、天线和模块一体，也可分开使用，使用户应用更灵活
   6、完善的 C51函数库(例程)及windows操作系统下的例程函数库供二次开发
   7、通讯协议： IIC：适用于单片机，最大通讯速率400K
   8、默认为自动寻卡方式，当卡片进入到天线区后LED引脚上出现低电平，上位机可直接通过寻卡指令读取卡片序列号
   9、自带看门狗
   10、完备的开发、测试板
   11、配以KF903可立即应用51系列通用单片机进行模块软件开发
   12、基于模块的扩展功能很强可根据用户要求修改软件定制个性化模块,不用改变线路板
   13、广泛应用于非接触智能水、电、气三表、交通一卡通读写器，桌面发卡器，门禁考勤读写卡器，汽车电子感应锁配套，办公/商场/洗浴中心储物箱的安全控制，各种防伪系统及生产过程控制



   主要技术指标:
   1、读写距离:40~60mm
   2、电源：4.5-5.5V
   3、读卡电流：5V/54mA;
   4、IIC通讯速率：400Kbps
   5、工作温度：-25~+85℃
   6、外形尺寸: 63X35mm （含天线）；不含天线 内部核心模块尺寸：36mm×18mm

   同类产品及与期间的区别：

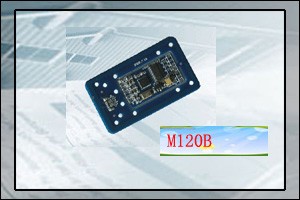

   M120B 4.5-6V供电； IIC接口
   M120D 4.5-6V供电；UART接口
