上海轩曦精密仪器有限公司

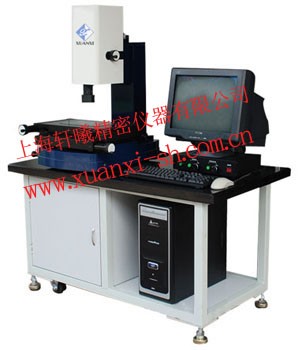

XG-VMS系列手动影像测量仪：是一种集光学，精密机械，电子测量于一体的经济型长度测量仪器，它通过适当的镜头将需测工件放大相应倍数，调节上下光源，把被放大了的工件图象，传输到电脑，经过电脑软件的一系列功能处理，达到测量工件的尺寸、逆向工程设计等目的。

数据箱功能介绍：

◆提供影像量测工具，基本几何元素：点、线、圆、弧等量测轻而易举。

◆强大的数学运算分析，以保取得正确量测数据。

◆影像直接由屏幕显示观察，直接量测存档，以备后用。

◆利用屏幕显示可快速到达2D轮廓边界点，方便捕捉并即时显示。

◆工件的物件化可直接对物件进行几何基本运算。

性能特点：

◆底光和表面光手动可调                 ◆手动操作，可以切换快速移动            ◆带数据测量箱，使用更方便，更快捷

◆有点、线、圆、两点距离、角度等基本量测功能，座标平移和转换功能               ◆具有几何比对功能



规格参数：

型号
 XG-VMS

X×Y×Z量测行程
 150×100×200mm
 300×200×200mm
 400×300×200mm
 500×400×200mm

体积(W×D×H)
 1000×650×1650mm
 1500×1500×1800

机台底座和立柱材料
 高精度花岗石

光源材质
 LED冷光源

X、Y轴量测精度
 （3+L/200）μm

放大倍率
 影像放大率：20--120X

光学尺解析度
 1μm

重复性
 2μm

机台承重量
 30Kg

电源
 110/220V 50/60HZ 240W


上海轩曦精密仪器有限公司是与日本ユニテック電子株式会社合资，生产、销售二次元，投影仪，视频显微镜，AOI(全自动光学检测机)；万能材料试验机，拉力试验机，硬度计；高低温交变试验机，恒温恒湿试验机，步入式恒温恒湿试验室，冷热冲击试验机，老化试验机，耐寒试验机，盐水喷雾试验机；插拔力试验机，按键荷重试验机，寿命试验机，磨擦试验机，FPC耐曲绕、耐折、摇摆试验机，手机翻盖、滑盖、跌落、挤压等试验机，电脑转轴扭力耐久、键盘打击寿命、显示器耐压等试验机；硫化仪，脆化试验机，热变形、维卡软化点测定仪，塑胶熔融指数测定仪，耐麿耗试验机，胶带保持力试验机，冲击试验机，胶带粘性试验机，电线弯折试验机，突拉试验机，低温绕卷试验机，阻燃试验机，管材落锤冲击试验机，静液压爆破试验机；纸箱耐压试验机，破裂强度试验机，跌落试验机，振动试验机，环压强度试验机；弹簧试验机等等。
更多详情请浏览我司网站：www.xuanxi-sh.com.cn或致电021-64935864，64935874
