 该试验机的性能要求,包含耐火试验、喷水耐火试验以及机械耐火试验，适用于额定电压不超过450/750V的矿物绝缘电缆,在火焰条件
下较长时间保持电路完整。符合英国耐火电缆标准BS6387《在火灾情况下保持电路完好的电缆性能要求规范》。

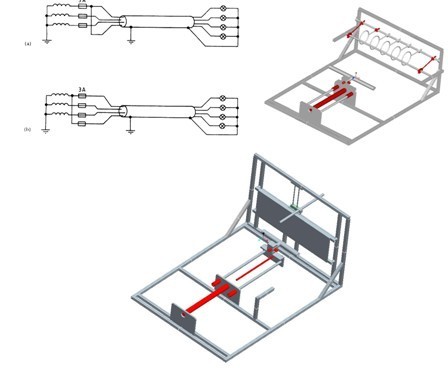

一、 耐火试验：耐火试验台包括以下部分(见图一)
1.1：电缆支撑系统
   1.2：连续检测装置
1.3：热源
电缆支撑系统: 电缆通过夹子横向夹住电缆护套两端。电缆的中间部分是由两个金属环（间隔距离300mm）固定，金属环同装置的其他
金属部分接地。电缆支撑装置见图1。对于直径小于10mm无铠装电缆，或者其他一些在试验期间发生明显位移的电缆，为3个金属环，
每个固定在原来金属环约150mm处。连续检测装置: 试验时让电流通过电缆的所有线芯，一个三相星形连接的变压器或三个单相变压器
（或一单相变压器，如果试验为单芯电缆），并且有足够的能力保持在测试电压下达到最大允许泄漏电流3A。在电缆的另一端每根芯线
连接一盏灯，并在电缆额定电压下加载接近0.25A的电流
1.3.1: 热量是一个610毫米长的可以强制供应甲烷、火焰密集的管式燃气燃烧器。
1.3.2:温度测量： 直径为2mm铠装的温度计放在靠近进气口，平行于燃烧器75mm上方
1.3.3: 试验火焰温度及时间：（见BS6387燃烧等级）
    A  650。C± 40 °C -3小时     B 750。C± 40 °C -3小时         C  950。C ± 40 °C -3小时   S  950。C± 40 °C -20分钟






1.3.4:试样：试样是成品中的一段，不低于1200mm，两端各去掉100mm的护套及覆盖层。在电缆两端的导线应依照电气连接。
 1.3.5:试验电压：200~1000V可调  见图三
*BS6387阻燃等级
  BS6387要求通过水平燃烧实验、水喷淋实验和机械冲击震动燃烧实验。
水平燃烧试验：为A级650℃/3h、B级750℃/3h、C级950℃/3h和S级950℃/3min。A级表示在650℃下施加300伏电压水平燃烧3小时不击穿；B级表示在750℃下施加300伏电压水平燃烧3小时不击穿；C级表示在950℃下施加300伏电压水平燃烧3小时不击穿；S级表示在950℃下施加300伏电压水平燃烧3分钟不击穿。
水喷淋燃烧试验：分为W级，表示在施加300伏电压燃烧15分钟然后再淋水燃烧15分钟不击穿。
冲击震动燃烧试验：分为X级650℃/15min、Y级750℃/15min和Z级950℃/15min、X级表示在650℃下施加300伏电压一边燃烧一边每30秒机械冲击震动15分钟不击穿；Y级表示在750℃下施加300伏电压一边燃烧一边每30秒机械冲击震动一次15分钟不击穿；Z级表示在950℃下施加300伏电压一边燃烧一边每30秒机械冲击震动一次15分钟不击穿。BS6387要求的最高级别型号为CWZ。

二、耐水火试验：包括以下部分
 2.1：电缆支撑系统
2.2：连续检测装置
2.3：热源
电缆支撑系统: 电缆连接在两条25mm宽的刚板组成的金属支架上，支架用金属夹固定见图二，夹子的间距为200mm。电缆连接在
支架上见图二，所有金属框架接地。连续检测装置: 在试验时让电流通过电缆的所有线芯，三个单相变压器，并且有足够的能力保持在测试电压下达到最大允许泄漏电流3A。在电缆的另一端每根芯线连接一盏灯，并在电缆额定电压下加载接近0.25A的电流。
  2.3.1: 热量：一个条状的燃烧器长度为400mm能燃烧到400mm的电缆试样。燃烧器装配可以调整，能提供一个明亮的火焰，温度为650 ± 40 °C，
2.3.2:温度测量： 直径为2mm铠装的温度计放在电缆的下表面
2.3.3: 试验火焰温度：  650。C± 40 °C
2.3.4:喷水：一个喷头安装在测试支架上，在燃烧器的正中间.水压250KPa到350KPa，在试样附近喷洒0.25升每平方米到0.30升每平方米的水。此速率需要用集合托盘测量,此盘有足够的深度,让他的长轴平行于电缆的轴线并居中放置。此托盘约100mm宽400mm长。
2.3.5:试样：试样大于1500mm取自成品，并且已经在环境温度下做过弯曲试验，两端各去掉100mm的护套及覆盖层。在电缆两端的导线应依照电气连接与制造商的建议作出适当的处理
  2.3.6:试验电压：200~1000V可调 见图三
三、耐机械震动与火：包括以下部分试验装置所示，将组件固定在开槽框架的相应位置。
3.1电缆固定在一面垂直的墙上，用耐热不燃材料固定在钢板上；
3.2变压器连接保险丝跟灯，用来表明电路是持续的
3.3震动
