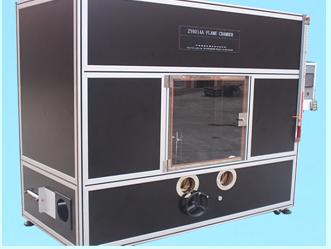

ZY6014A  VW-1（Vertical-specimen）Flame Tester
   此大型燃烧柜是严格按照UL1581 sect 1080.1~1080.14标准生产，并得到广州美华UL公司的认可，完全符合VW-1 （Vertical-specimen）Flame Test燃烧试验标准。经济适用并大量被电线电缆行业广为使用。参数详细如下：
整个试验在一个体积为4.32立方米密封的试验室进行。试验方法：调节好火焰高度,将火焰顶端置于试件下,燃烧15秒,熄灭15秒,重复5次后检查试件被焚情形,可设定燃烧,熄灭时间及重复次数,并可自动操作。适用于UL1581.UL13.UL444.UL1655之VW-1以及CSA之FT-1、FT-2。
一、燃烧室
1．有效空间：2.4m(长)*1m(宽)*1.8m(高)
2．外形尺寸：2.4m(长)*1m(宽)*2.5m(高)
3．材质：  1）外部：方钢框架结构，加厚1.5mm钢板静电烤深绿色漆；2）内部：静电烤黑色漆。
4．观察窗：1）左右推拉式窗二个； 2）观察视窗为钢化玻璃； 3）周围用SUS304不锈钢包边； 4）尺寸：730mm(高)*420mm(宽)。
5．操作窗口：4个。
             1）内空尺寸：ф150mm；                2）外围：为3.0mm不锈钢包边；
3）密封为长臂皮手套，长度为：600mm；  4）总外围尺寸：ф220mm。
6．排风系统：1）螺旋式排风扇二个；  2）密封推拉板为2.0mm为不锈钢；  3）两边设有滑动槽；
             4）遥控操作装置一组：a. 采用钢拉绳式两条   b. 滑轮两组
7．进风口：4个
        1）尺寸：ф160mm；  2）密封推拉板为2.0mm不锈钢板；  3）两边设有滑动槽。
8．底部固定架：
        1）尺寸：2.4m（长）*1m（宽）*0.7m(高)；   2）采用60mm*60mm*4mm角铁，静电烤深绿色漆；
3）脚滑轮：六个 其中带锁滑轮4个。
9．照明设备：采用防雾防烟圆形灯一个
二、控制部分
1．燃烧指示1个                     2．燃烧设定：0-99.99秒任意设定       3．停燃指示1个
4．停燃设定：0-99.99秒任意设定      5．燃烧计数：0-999999次任意设定      6．具有全自动、燃烧、停燃、计数功能
7．具有垂直 / 水平转换功能          8．具有自动点火功能                  9．具有手动 / 自动转换功能
10．点火为高压打火方式             11．试验部分与控制连接，采用航空插头，接触非常紧密
三、试验部分
1．喷嘴：1）角度为20度  2）
2．内焰调节阀1个    3．外焰调节阀1个    4．内焰接触点标示尺1个    5．低旗标示尺1个    6．试验长度尺1把
7．火焰量测器1个    8．试验固定架：1）材质：钢板经细加工后烤漆&nb
