详细参数请致电查询

主要技术参数

1、电动机功率：1.0kW

2、额定电压：220V

3、空载转速：≥400r/min

4、钻孔直径：Φ31mm、Φ13.5mm、Φ9.8mm

5、钻孔用时：≤40s

6、整机质量：15.5kg

7、外形尺寸：600mm×260mm×430mm

ZG-31Ⅱ型电动钢轨钻孔机适用于75kg/m以下各种轨型钻孔作业。整体结构紧凑，夹轨装置具有自锁功能，定位准确、钻孔精度高。采用空心钻头，钻孔时具有自动给水功能，是工务部门维修、抢修及大修作业必备工具。

使用方法：

1、接通电源前，将空心钻头安装在主轴上。

2、选择与所钻钢轨型号相同的定位块9(此定位块为组合两用定位块，数字50表示50kg/m钢轨用，就要将带数字的面安装在靠近钢轨一侧，其它轨型类推，)安装到前板13上，并拧紧。

3、将装有冷却液的注水桶10放在整机同侧，并把冷却水管12插入进水嘴2。

4、上道作业前检查：首先检查电源线、保护套及外壳是否完好，有无漏电现象。然后空转30秒钟，检查传动部分是否灵活、有无异常杂音，螺纹连接是否松动，冷却水是否畅通等。

5、抬起卡紧搬把5，使卡轨机构张开，放在钢轨上，调整卡轨机构调整螺母6，直至下压卡紧搬把时能牢固卡紧钢轨(夹具体7下部两尖部卡在大约钢轨轨腰部位)，松开后下道自如，保证钢轨待钻孔的中心与钻头中心一致(采用定位尺钻孔，详见9)，并且前板与钢轨底面目视垂直，定位块与钢轨轨腭及轨底上弧面紧密接触，然后下压卡紧搬把6，装卡牢固后便可进行钻孔作业。

6、钻孔前，先给注水桶10打气加压(一般在10下左右)，将水阀11压下后向前推即为打开状态，然后打开电机开关14，在各部件工作都无异常的情况下，扳动进给搬把8实施钻孔作业，钻孔时顶尖接触钢轨后，冷却液自动流出对钻头冷却。

7、钻孔时加力要均匀，切勿过猛，即将钻透时，要放慢进给速度。

8、钻孔完毕，操纵进给搬把8将钻头退回，关闭电机。然后先向后推水阀11，松开水阀即停止注水，拿走注水桶，再抬起卡紧搬把5松开卡轨机构，将钻孔机搬到另一钻孔位置按相同方法进行钻孔作业或整机下道。

9、本机定位尺4具有钻孔定位功能，即(定位尺标识50表示50kg/m钢轨用，其它类推)将钻孔机卡轨机构放到钢轨上，下压卡紧搬把5前，拉出标尺定位器3，将与所钻轨型对应的定位尺4从夹具体7套筒孔插入，使定位尺挡片与钢轨端靠紧，标尺定位器3对准定位尺凹槽，松开标尺定位器3进行定位(定位尺挡片端第一个凹槽便是距轨端面第一个孔的定位点，其它类推)，夹紧钢轨前，使定位块挡片与钢轨端面靠紧，以保证钻孔定位准确。

10、钻孔时，如负载过大，电机过载保护器将自动断开，停止作业，此时应将钻头退回，将过载保护器开关合上，重新启动电机作业。

ZG—31Ⅱ型电动钢轨钻孔机优质供应商_13181319358_保质保价

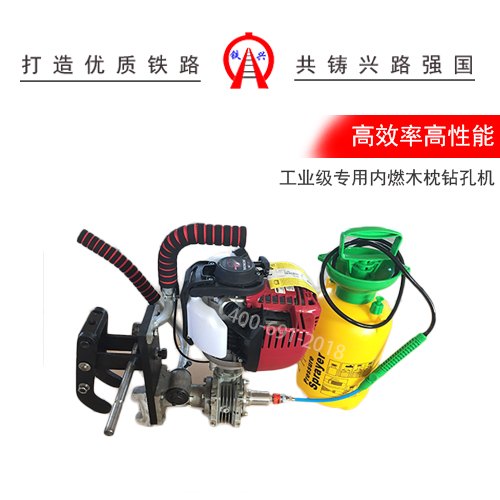

内燃钻孔机特点：

1、装卸迅速。可在数秒中内从钢轨上卸下或装上。

2、卡紧缝隙小。可在轨叉有护轮轨处卡紧钻孔。

3、采用手轮。齿轮齿条进给机构，进退方便。遇钻头卡死状态，可迅速推出。

4、使用各型号钢轨。调整钻机卡头与机身连接板螺钉的位置，可在任意型号钢轨上作业。

5、重量轻，携带方便。

ZG—31Ⅱ型电动钢轨钻孔机优质供应商_13181319358_保质保价

山东铁兴铁路设备有限公司售后服务承诺：

1、服务宗旨：快速、果断、准确、周到、彻底。

2、服务目标：服务质量赢得用户满意。

3、服务效率：保修期内或保修期外如设备出现故障，供方在接到通知后，维修人员在24小时内可达到现场并开始维修。

3、服务原则：产品保修期为一十二个月，在保修期内供方将免费维修和更换属质量原因造成的零部件损坏，保修期外零部件的损坏，提供的配件只收成本费，由需方人为因素造成的设备损坏，供方维修或提供的配件均按成本价计。
