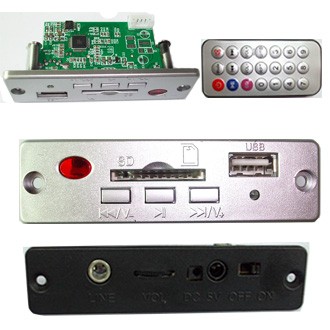

1.功能特点:

         ◆单颗MCU, U盘/SD/MMC卡;

         ◆内含USB HOST ,SD/MMC 卡座,MP3 解码器,DAC ;

         ◆支持U盘/ SD卡/MMC卡，兼容性、稳定性强;

         ◆支持MP3;

         ◆支持高码率（32kbps to 384kbps, 包含VBR ）;

         ◆支持多种EQ音效模式;

         ◆支持红外遥控控制;

         ◆支持U盘、SD卡、MP3、MP4硬盘中的文件管理;

         ◆2.0高速数据传输;

         ◆带记忆功能(可选);

2.各I/O口功能定义:

序号
 定义
 功能说明

1
 5V
 DC+5V输入

2
 GND
 DC接地

3
 R
 音频右声道输出

4
 GND
 音频地接口

5
 L
 音频左声道输出

6
 LED+
 LED灯正极

7
 LED-
 LDE灯负极

8
 IR
 红外接口

9
 GND
 接地

10
 5V
 红外接电口

11
 PREV/V-
 上一曲/音量减接口

12
 PLAY/PAU
 播放/暂停接口

13
 NEXT/V+
 下一曲/音量加接口


3.尺寸：

PCBA规格:  65*35 mm    面板尽寸:  83*25mm
